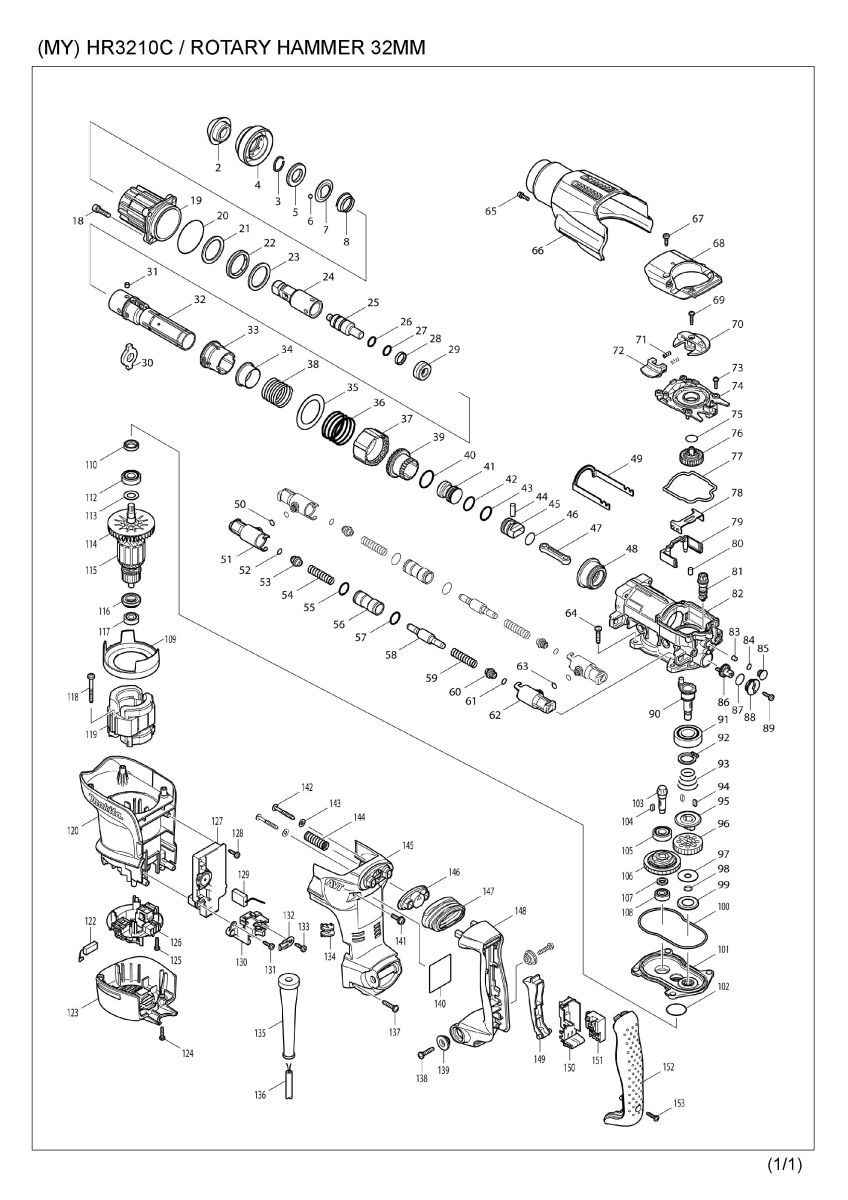

Part Diagram
Total: 165 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
2 | 286282-0 | TOOL HOLDER CAP | 1 | |
3 | 233940-9 | RING SPRING 19 | 1 | |
4 | 450245-4 | CHUCK COVER | 1 | |
5 | 257288-5 | RING 21 | 1 | |
6 | 216022-2 | STEEL BALL 7.0 | 2 | |
7 | 345873-7 | GUIDE WASHER | 1 | |
8 | 234049-0 | CONICAL COMPRESSIONSPRING22-32 | 1 | |
18 | 922341-3 | HEX. SOCKET HEAD BOLT M6X25 | 4 | |
19 | 158533-0 | BARREL COMPLETE | 1 | |
19 | C10 | 213436-6 | OIL SEAL 28 | 1 |
19 | C21 | 213142-3 | O-RING 35 | 1 |
20 | 213656-2 | O RING 53 | 1 | |
21 | 267810-0 | FLAT WASHER 34 | 1 | |
22 | 262138-1 | URETHAN RING 34 | 1 | |
23 | 267810-0 | FLAT WASHER 34 | 1 | |
24 | 324840-5 | TOOL HOLDER | 1 | |
25 | 324849-7 | IMPACT BOLT | 1 | |
26 | 213228-3 | O RING 15 | 1 | |
27 | 213228-3 | O RING 15 | 1 | |
28 | 213321-3 | FLUORO CARBON RESIN RING 20 | 1 | |
29 | 424062-8 | RUBBER RING 13 | 1 | |
30 | 324838-2 | SLIDE PLATE | 1 | |
31 | 256266-2 | PIN 6 | 4 | |
32 | 331794-9 | CYLINDER 25 | 1 | |
33 | 450243-8 | SLIDE SLEEVE | 1 | |
34 | 331805-0 | RING 29 | 1 | |
35 | 267360-5 | FLAT WASHER 40 | 1 | |
36 | 234052-1 | COMPRESSION SPRING 42 | 1 | |
37 | 450236-5 | LOCK SLEEVE | 1 | |
38 | 234050-5 | COMPRESSION SPRING 34 | 1 | |
39 | 331795-7 | DRIVING SLEEVE | 1 | |
40 | 213434-0 | O RING 26 | 1 | |
41 | 324858-6 | STRIKER | 1 | |
42 | 213283-5 | O-RING 18 | 1 | |
43 | 213283-5 | O-RING 18 | 1 | |
44 | 256087-2 | PIN 7 | 1 | |
45 | 324918-4 | PISTON | 1 | |
46 | 213262-3 | O RING 18 | 1 | |
47 | 450235-7 | CONECTING ROD | 1 | |
48 | 227531-6 | SPIRAL BEVEL GEAR 37 | 1 | |
49 | 345867-2 | LINK ARM | 1 | |
50 | 213030-4 | O RING 8 | 2 | |
51 | 450248-8 | PIPE HOLDER | 2 | |
52 | 213030-4 | O RING 8 | 2 | |
53 | 450239-9 | SPRING GUIDE | 2 | |
54 | 234048-2 | COMPRESSION SPRING 10 | 2 | |
55 | 213275-4 | O RING 18 | 2 | |
56 | 331800-0 | PIPE 15 | 2 | |
57 | 213275-4 | O RING 18 | 2 | |
58 | 324862-5 | COUNTER WEIGHT | 2 | |
59 | 234048-2 | COMPRESSION SPRING 10 | 2 | |
60 | 450239-9 | SPRING GUIDE | 2 | |
61 | 213030-4 | O RING 8 | 2 | |
62 | 450248-8 | PIPE HOLDER | 2 | |
63 | 213030-4 | O RING 8 | 2 | |
64 | 266041-8 | TAPPING SCREW 5X25 | 4 | |
65 | 922123-3 | HEX. SOCKET HEAD BOLT M4X14 | 1 | |
66 | 450254-3 | CRANK HOUSING COVER | 1 | |
67 | 266192-7 | TAPPING SCREW 4X14 | 2 | |
68 | 318201-9 | CRANK CAP COVER | 1 | |
69 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
70 | 450249-6 | CHANGE LEVER | 1 | |
71 | 233436-0 | COMPRESSION SPRING 3 | 2 | |
72 | 450250-1 | LOCK BUTTON | 1 | |
73 | 911128-8 | P.H.SCREW M4X16 WITH WR | 5 | |
74 | 450241-2 | CRANK CAP | 1 | |
75 | 213223-3 | O RING 16 | 1 | |
76 | 158437-6 | SPUR GEAR 33 COMPLETE | 1 | |
77 | 424064-4 | SEAL RING B | 1 | |
78 | 345868-0 | LINK PLATE | 1 | |
079-1 | 453866-1 | AIR PIPE | 1 | |
80 | 263005-3 | RUBBER PIN 6 | 2 | |
081-1 | 452126-8 | GEAR SHAFT | 1 | |
082-2 | 158712-0 | CRANK HOUSING COMPLETE | 1 | |
082-2 | C10 | 213579-4 | O-RING 44 | 1 |
83 | 443138-2 | FILTER | 1 | |
84 | 213030-4 | O RING 8 | 1 | |
85 | 450238-1 | FILTER CAP | 1 | |
86 | 450244-6 | CRANK GEAR | 1 | |
087-1 | 213176-6 | O RING 14 | 1 | |
88 | 450237-3 | CAP HOLDER | 1 | |
89 | 266192-7 | TAPPING SCREW 4X14 | 1 | |
90 | 324839-0 | CRANK SHAFT | 1 | |
91 | 211332-2 | BALL BEARING 6004LLU | 1 | |
92 | 961060-6 | RETAINING RING S-20 | 1 | |
93 | 231991-6 | CONICAL COMP. SPRING 21-31 | 1 | |
94 | 254239-9 | KEY 4 | 2 | |
95 | 324848-9 | CLUTCH | 1 | |
96 | 227188-3 | SPUR GEAR 33 | 1 | |
97 | 253197-6 | FLAT WASHER 10 | 1 | |
98 | 961036-3 | RETAINING RING WR-10 | 1 | |
99 | 345869-8 | CUP WASHER 18 | 1 | |
100 | 424063-6 | SEAL RING A | 1 | |
101 | 158534-8 | GEAR HOUSING COMPLETE | 1 | |
102 | 213415-4 | O RING 28 | 1 | |
103 | 227533-2 | SPIRAL BEVEL GEAR 9 | 1 | |
104 | 254239-9 | KEY 4 | 1 | |
105 | 210105-0 | BALL BEARING 6001LLU | 1 | |
106 | 125421-6 | TORQUE LIMITER ASS'Y | 1 | |
107 | 257291-6 | RING 10 | 1 | |
108 | 210005-4 | BALL BEARING 608DDW | 1 | |
109 | 450251-9 | BAFFLE PLATE | 1 | |
110 | 213133-4 | OIL SEAL 12 | 1 | |
112 | 210105-0 | BALL BEARING 6001LLU | 1 | |
113 | 253084-9 | FLAT WASHER 12 | 1 | |
114 | 241863-7 | FAN 70 | 1 | |
115 | 513748-0 | ARMATURE ASS'Y 220-240V | 1 | |
115 | D10 | INC. 112-114,116,117 | ||
116 | 681650-6 | INSULATION WASHER | 1 | |
117 | 210005-4 | BALL BEARING 608DDW | 1 | |
118 | 266056-5 | TAPPING SCREW 5X45 | 2 | |
119 | 625813-4 | FIELD 220-240V | 1 | |
120 | 450252-7 | MOTOR HOUSING | 1 | |
122-1 | 194160-9 | CARBON BRUSH CB-350 | 1 | |
123 | 450253-5 | REAR COVER | 1 | |
124 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
125 | 265995-6 | TAPPING SCREW 4X18 | 4 | |
126 | 638519-5 | BRUSH HOLDER UNIT | 1 | |
127 | 631784-5 | CONTROLLER | 1 | |
128-1 | 266901-4 | TAPPING SCREW 4X14 | 1 | |
129 | 638406-8 | LEAD UNIT | 1 | |
130 | 450246-2 | CORD CLAMP BASE | 1 | |
131-1 | 266901-4 | TAPPING SCREW 4X14 | 1 | |
132 | 687169-3 | STRAIN RELIEF | 1 | |
133 | 266192-7 | TAPPING SCREW 4X14 | 1 | |
134 | 450240-4 | LENS | 1 | |
135 | 682560-0 | CORD GUARD 10 | 1 | |
136 | 692623-4 | POWER SUPPLY CORD 1.5-2-4.0 | 1 | |
137 | 266041-8 | TAPPING SCREW 5X25 | 2 | |
138 | 266041-8 | TAPPING SCREW 5X25 | 2 | |
139 | 450352-3 | SHOULDER SLEEVE 6 | 2 | |
140 | 864538-7 | HR3210C NAME PLATE | 1 | |
141 | 911233-1 | PAN HEAD SCREW M5X20 | 2 | |
142 | 266211-9 | TAPPING SCREW 5X40 | 2 | |
143 | 267066-5 | FLAT WASHER 5 | 2 | |
144 | 234051-3 | COMPRESSION SPRING 11 | 1 | |
145 | 450255-1 | HANDLE BASE | 1 | |
146 | 419014-2 | DUST COVER SUPPORT | 1 | |
147 | 421912-8 | DUST COVER | 1 | |
148 | 450256-9 | HANDLE | 1 | |
149 | 419025-7 | SWITCH LEVER | 1 | |
150 | 154626-1 | SWITCH HOLDER COMPLETE | 1 | |
151-1 | 650676-9 | SWITCH C3PA-1111 | 1 | |
152 | 450257-7 | HANDLE COVER | 1 | |
153 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
154 | 267383-3 | FLAT WASHER 22 | 1 | |
155 | 267721-9 | WAVE WASHER 15 | 1 | |
156 | 213083-3 | O RING 9 | 1 | |
A01-1 | 194683-7 | GREASE VESSEL SET | 1 | |
A02 | 135197-7 | GRIP 36 ASS'Y | 1 | |
A02 | C10 | 265701-9 | THUMB SCREW M6X14 | 1 |
A02 | C20 | 266163-4 | CUP SQUARE NECK BOLT M8X80 | 1 |
A02 | C30 | 321248-4 | DEPTH GAUGE | 1 |
A02 | C40 | 344492-6 | PLATE | 1 |
A02 | C50 | 344811-6 | GRIP SPRING 63 | 1 |
A02 | C60 | 417026-9 | SIDE GRIP BASE 63 | 1 |
A02 | C70 | 931302-2 | HEX. NUT M6 | 1 |
A03 | 824825-6 | PLASTIC CARRYING CASE | 1 | |
A03 | C10 | 163467-4 | LATCH | 2 |
A04 | 810409-6 | CAUTION CARD | 1 | |
A05 | 806480-6 | HR3210C MODEL NO.LABEL | 1 | |
B01 | 195199-5 | HAMMER SERVICE KIT SET | 1 | |
B01 | C10 | 181490-7 | HAMMER GREASE 30G | 1 |
B01 | D10 | INC. 2,3,6,7,26-28,42,43,46, | ||
B01 | D20 | INC. 122 |
