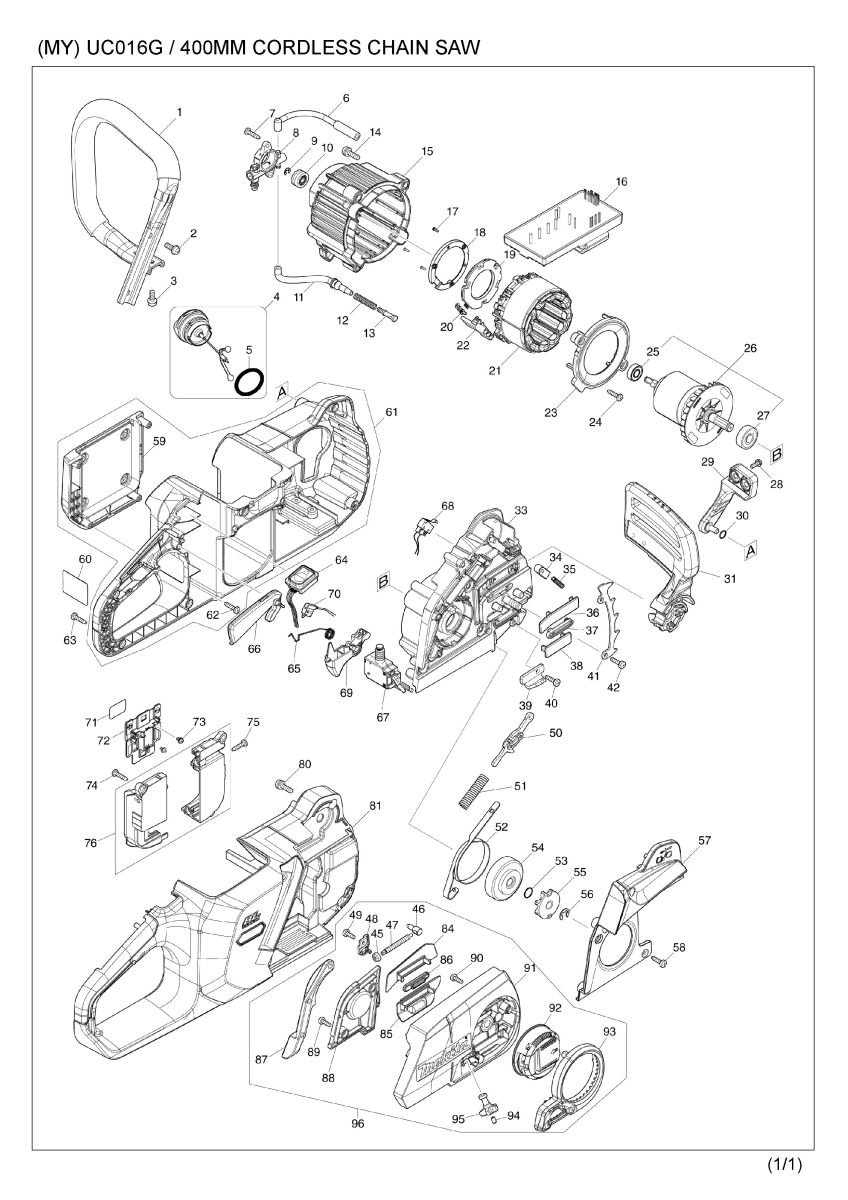

Part Diagram
Total: 109 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 327932-9 | FRONT HANDLE | 1 | |
002 | 911218-7 | PAN HEAD SCREW M5X14 | 2 | |
003 | 911218-7 | PAN HEAD SCREW M5X14 | 2 | |
004 | 122A77-2 | TANK CAP ASSEMBLY | 1 | |
D10 | INC. 5 | |||
005 | 213080-9 | O RING 29.5 | 1 | |
005-1 | 213A30-0 | O-RING 29.5 | 1 | |
006 | 422835-3 | OIL TUBE 3-117 | 1 | |
007 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
008 | 142857-4 | OIL PUMP COMPLETE | 1 | |
009 | 961011-9 | STOP RING E-4 | 1 | |
010 | 226884-0 | WORM GEAR | 1 | |
011 | 422836-1 | OIL TUBE 3-108 | 1 | |
012 | 231975-4 | SPRING | 1 | |
013 | 452666-6 | NIPPLE | 1 | |
014 | 911228-4 | PAN HEAD SCREW M5X18 | 3 | |
015 | 413C89-1 | MOTOR HOUSING | 1 | |
016 | 620H74-9 | CONTROLLER | 1 | |
017 | 266490-9 | TAPPING SCREW PT 2X6 | 3 | |
018 | 687B69-9 | STOPPER | 1 | |
019 | 620H75-7 | CONTROLLER B | 1 | |
020 | 652031-1 | PAN HEAD SCREW M3X6 | 3 | |
021 | 629B00-9 | STATOR | 1 | |
022 | 632T19-7 | LEAD UNIT | 1 | |
023 | 413C90-6 | BAFFLE PLATE | 1 | |
024 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
025 | 210016-9 | BALL BEARING 698ZZ | 1 | |
026 | 519732-3 | ROTOR ASS'Y | 1 | |
D10 | INC. 25,27 | |||
027 | 210059-1 | BALL BEARING 6000DDW | 1 | |
028 | 911118-1 | PAN HEAD SCREW M4X12 | 2 | |
029 | 413C92-2 | FRONT HAND GUARD RETAINER | 1 | |
030 | 213594-8 | O RING 7 | 1 | |
031 | 141J69-6 | FRONT HAND GUARD COMPLETE | 1 | |
C10 | 8050E6-6 | CAUTION LABEL | 1 | |
033 | 136612-4 | HOUSING BASE ASSEMBLY | 1 | |
C10 | 263002-9 | RUBBER PIN 4 | 1 | |
034 | 313398-9 | HAND GUARD GUIDE | 1 | |
035 | 234210-9 | COMPRESSION SPRING 3 | 1 | |
036 | 413D07-5 | GUARD A | 1 | |
037 | 422834-5 | GROMMET A | 1 | |
038 | 413D08-3 | GUARD B | 1 | |
039 | 347924-2 | CHAIN CATCHER | 1 | |
040 | 266034-5 | TAPPING SCREW CT 4X16 | 1 | |
041 | 347925-0 | SPIKE BUMPER | 1 | |
042 | 266034-5 | TAPPING SCREW CT 4X16 | 1 | |
045 | 227496-2 | STRAIGHT BEVEL GEAR 14 | 1 | |
046 | 326310-0 | ADJUST PIN | 1 | |
047 | 327958-1 | ADJUST SCREW | 1 | |
048 | 413F29-7 | COVER | 1 | |
049 | 266427-6 | TAPPING SCREW 4X12 | 1 | |
050 | 141E60-4 | LINK PLATE COMPLETE | 1 | |
051 | 232452-9 | COMPRESSION SPRING 7 | 1 | |
052 | 347922-6 | BRAKE BAND COMPLETE | 1 | |
053 | 213060-5 | O RING 10 | 1 | |
054 | 162979-4 | BRAKE DRUM | 1 | |
055 | 191V91-5 | SPROCKET 7 SET | 1 | |
056 | 961013-5 | STOP RING E-7 | 1 | |
057 | 413C95-6 | BRAKE COVER | 1 | |
058 | 266034-5 | TAPPING SCREW CT 4X16 | 6 | |
059 | 413C88-3 | BATTERY COVER | 1 | |
060 | 8117N4-5 | UC016G NAME PLATE | 1 | |
061 | 136689-9 | HOUSING L ASSEMBLY | 1 | |
D10 | INC. 59,62 | |||
062 | 266326-2 | TAPPING SCREW 4X18 | 4 | |
063 | 266326-2 | TAPPING SCREW 4X18 | 9 | |
064 | 620J22-0 | SWITCH CIRCUIT COMPLETE | 1 | |
C10 | 810D46-0 | SWITCH LABEL | 1 | |
065 | 232733-1 | TORSION SPRING 10 | 1 | |
066 | 413C94-8 | CATCH LEVER | 1 | |
067 | 650024-2 | SWITCH C3JR-4B-PAND4-1 | 1 | |
068 | 632T50-3 | SWITCH UNIT | 1 | |
069 | 413C93-0 | SWITCH LEVER | 1 | |
070 | 632L49-0 | SWITCH UNIT | 1 | |
071 | 8117P0-7 | UC016G SERIAL NO. LABEL | 1 | |
072 | 632T07-4 | TERMINAL UNIT | 1 | |
073 | 652031-1 | PAN HEAD SCREW M3X6 | 2 | |
074 | 266326-2 | TAPPING SCREW 4X18 | 3 | |
075 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
076 | 183V16-3 | TERMINAL BOX SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
080 | 911228-4 | PAN HEAD SCREW M5X18 | 4 | |
081 | 136674-2 | HOUSING R ASSEMBLY | 1 | |
C10 | 8025F3-0 | XGT LOGO LABEL | 1 | |
084 | 413F27-1 | GUARD C | 1 | |
085 | 413F28-9 | GUARD D | 1 | |
086 | 422833-7 | GROMMET | 1 | |
087 | 422832-9 | CHIP GUIDE | 1 | |
088 | 413F26-3 | INNER COVER | 1 | |
089 | 266427-6 | TAPPING SCREW 4X12 | 2 | |
090 | 266427-6 | TAPPING SCREW 4X12 | 3 | |
091 | 413F24-7 | SPROCKET COVER | 1 | |
092 | 142235-8 | NUT COMPLETE | 1 | |
093 | 413F25-5 | NUT COVER | 1 | |
094 | 263002-9 | RUBBER PIN 4 | 1 | |
095 | 142665-3 | DRIVE GEAR COMPLETE | 1 | |
096 | 183W23-2 | SPROCKET COVER SET | 1 | |
D10 | INC. 45-49,84-95 | |||
A01 | 191T88-2 | GUIDE BAR 16 SET | 1 | |
A02 | 419242-9 | CHAIN COVER | 1 | |
A03 | 199897-3 | OIL VESSEL SET | 1 | |
A04 | 191T92-1 | SAW CHAIN 16 SET | 1 | |
A05 | 782023-7 | WRENCH 13-16 | 1 | |
A06 | 195246-2 | SAFETY GOGGLE | 1 | |
A07B | 412393-7 | BATTERY COVER | 1 | |
A08B | ***DC40RA | DC40RA FAST CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A09B | 191L47-8 | BATTERY BL4050F SET | 1 | |
A10 | 198457-8 | CHAIN EDGER SET | 1 |
