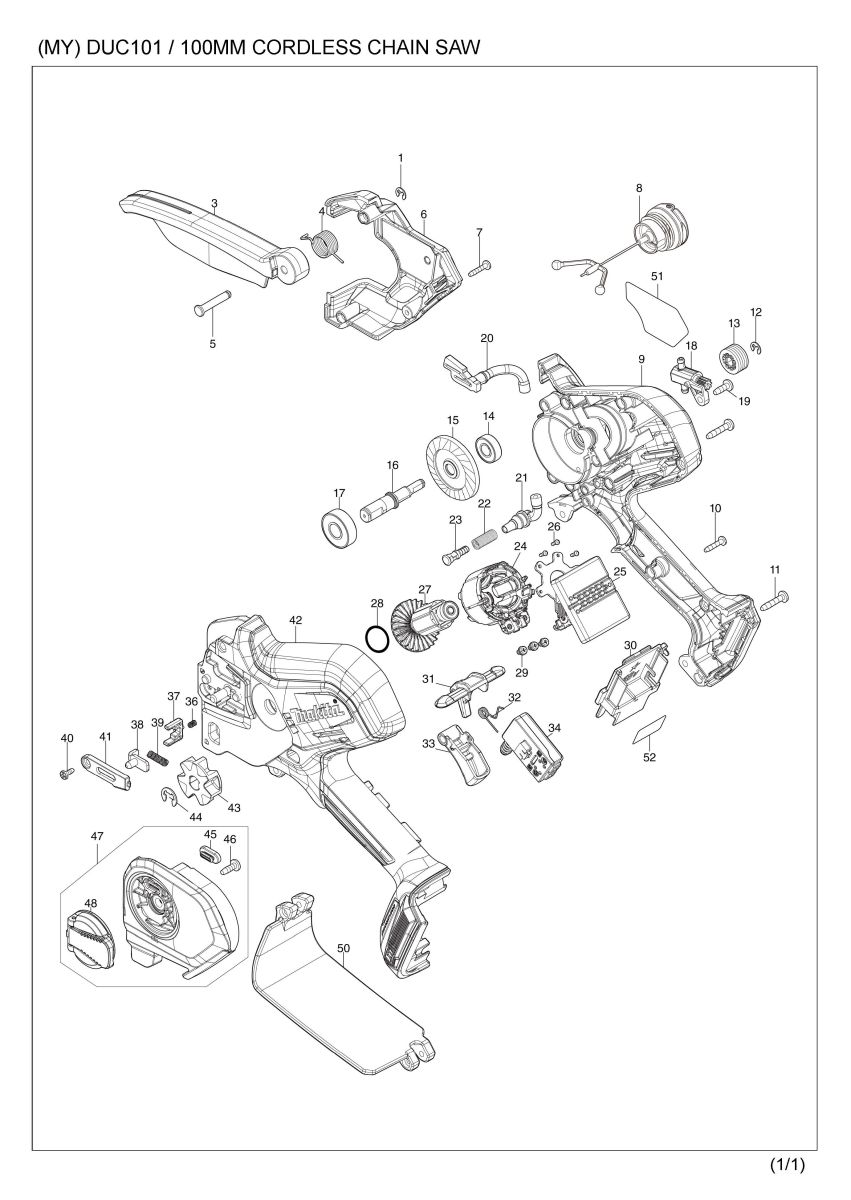

Part Diagram
Total: 65 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 961011-9 | STOP RING E-4 | 1 | |
3 | 413M04-5 | SAFETY COVER | 1 | |
4 | 232785-2 | TORSION SPRING 14 | 1 | |
5 | 256A31-5 | SHOULDER PIN 5 | 1 | |
6 | 413L96-8 | HOUSING R COVER | 1 | |
7 | 266429-2 | TAPPING SCREW 3X16 | 3 | |
8 | 126832-8 | TANK CAP ASSEMBLY | 1 | |
C10 | 213894-6 | O-RING 25 | 1 | |
9 | 183Y31-5 | HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
C20 | 347A70-7 | TANK GUARD | 1 | |
D10 | INC. 42 | |||
10 | 266429-2 | TAPPING SCREW 3X16 | 10 | |
11 | 911138-5 | P.H.SCREW M4X20 WITH WR | 2 | |
12 | 961011-9 | STOP RING E-4 | 1 | |
13 | 226884-0 | WORM GEAR | 1 | |
14 | 211166-3 | BALL BEARING 698DDW | 1 | |
15 | 227A17-6 | SPIRAL BEVEL GEAR 53 | 1 | |
16 | 327A89-2 | SPINDLE | 1 | |
17 | 210059-1 | BALL BEARING 6000DDW | 1 | |
18 | 141N25-0 | OIL PUMP COMPLETE | 1 | |
19 | 266427-6 | TAPPING SCREW 4X12 | 1 | |
20 | 422968-4 | OIL TUBE 3-60 | 1 | |
21 | 422969-2 | OIL TUBE 3-25 | 1 | |
22 | 232774-7 | COMPRESSION SPRING 6 | 1 | |
23 | 413L02-3 | NIPPLE | 1 | |
24 | 629B92-8 | STATOR | 1 | |
25 | 620M06-6 | CONTROLLER | 1 | |
26 | 266490-9 | TAPPING SCREW PT 2X6 | 3 | |
27 | 619791-8 | ROTOR | 1 | |
28 | 213A05-9 | O-RING16 | 1 | |
29 | 652069-6 | FLAT HEAD SCREW M3X6 | 3 | |
30 | 643874-2 | TERMINAL | 1 | |
31 | 413L98-4 | LOCK OFF LEVER | 1 | |
32 | 232784-4 | TORSION SPRING 6 | 1 | |
33 | 413L97-6 | SWITCH LEVER | 1 | |
34 | 650033-1 | SWITCH C3XA-3PSPM-1 | 1 | |
36 | 233211-4 | COMPRESSION SPRING 2 | 1 | |
37 | 413M02-9 | STOPPER | 1 | |
38 | 347A69-2 | TENSION SLIDE | 1 | |
39 | 232787-8 | COMPRESSION SPRING 4 | 1 | |
40 | 266492-5 | TAPPING SCREW 3X8 | 1 | |
41 | 413M03-7 | COVER | 1 | |
42 | 183Y31-5 | HOUSING SET | 1 | |
C10 | 263005-3 | RUBBER PIN 6 | 2 | |
C20 | 347A70-7 | TANK GUARD | 1 | |
D10 | INC. 9 | |||
43 | 227947-5 | SPROCKET 7 | 1 | |
44 | 961013-5 | STOP RING E-7 | 1 | |
45 | 422970-7 | GROMMET | 1 | |
46 | 266427-6 | TAPPING SCREW 4X12 | 1 | |
47 | 136914-8 | SPROCKET COVER ASS'Y | 1 | |
D10 | INC. 45,46,48 | |||
48 | 141M77-5 | NUT COMPLETE | 1 | |
50 | 141M76-7 | REAR HAND GUARD COMPLETE | 1 | |
C10 | 8062G7-3 | CAUTION LABEL | 1 | |
51 | 8584P7-4 | DUC101 NAME PLATE | 1 | |
52 | 8584R6-0 | DUC101 SERIAL NO. LABEL | 1 | |
A01 | 1910W0-3 | GUIDE BAR 4 SET | 1 | |
A01-1 | 1910W0-3 | GUIDE BAR 4 SET | 1 | |
A02 | 198457-8 | CHAIN EDGER SET | 1 | |
A02-1 | D-70948 | FILE HOLDER SET 4.0MM(5/32") | 1 | |
A03 | 199897-3 | OIL VESSEL SET | 1 | |
A04 | 413M40-1 | GUIDE BAR CASE 125 | 1 | |
A05 | 1910V6-4 | SAW CHAIN 4 SET | 1 |
