Part Diagram
Total: 316 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|

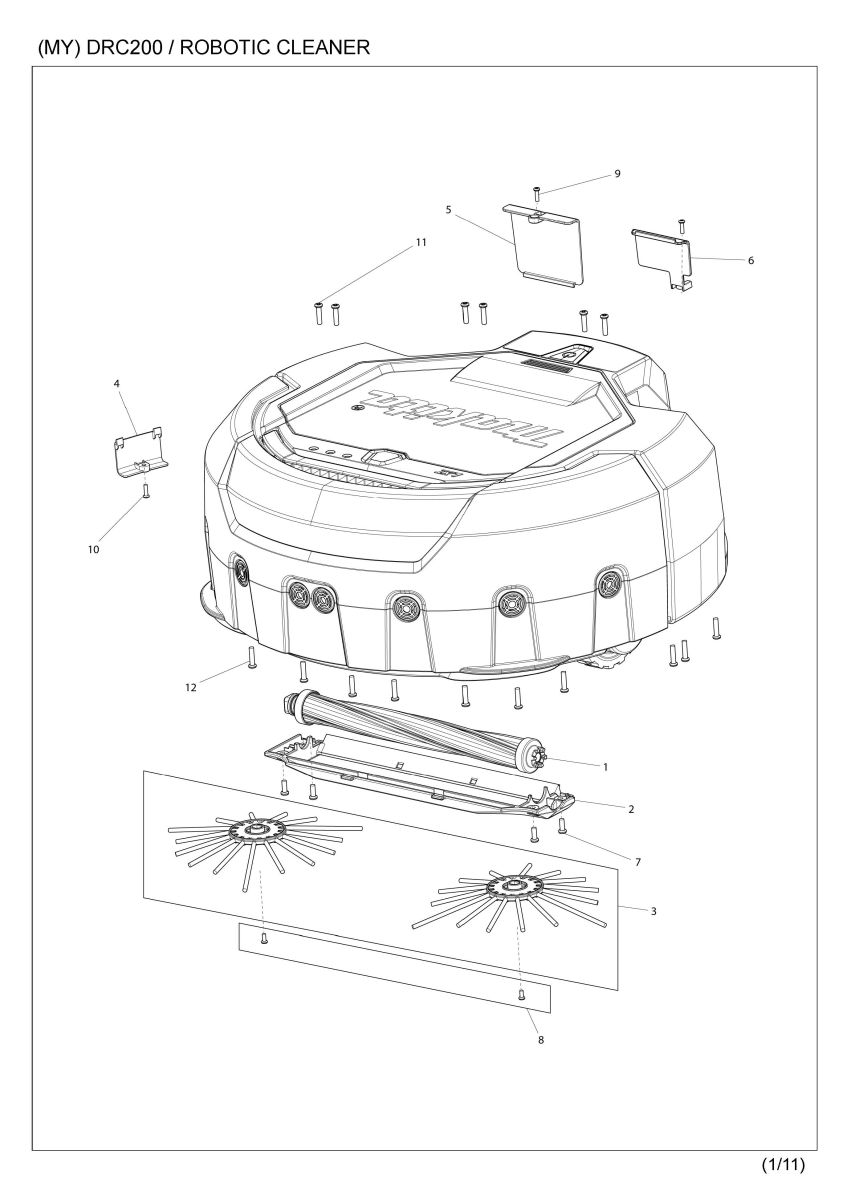

1 | SH00000063 | MAIN BRUSH ASSY | 1 | |
001-1 | SH00000313 | ROTATION BRUSH | 1 | |
2 | SH00000064 | BOTTOM PLATE ASSY | 1 | |
002-1 | SH00000314 | ROTATION BRUSH COVER | 1 | |
3 | SH00000065 | SIDE BRUSH ASSY 2PCS | 1 | |
4 | SH00000066 | FW COVER | 1 | |
5 | SH00000067 | CABLE COVER R | 1 | |
005-1 | SH00000267 | CABLE COVER R | 1 | |
6 | SH00000068 | CABLE COVER L | 1 | |
006-1 | SH00000268 | CABLE COVER | 1 | |
7 | SH00000069 | SCREW(M4X8 MACHIN) | 4 | |
8 | SH00000070 | SB SCREW ASSY 2PCS | 1 | |
9 | SH00000071 | SCREW(M3X10) | 2 | |
10 | SH00000071 | SCREW(M3X10) | 1 | |
11 | SH00000221 | SCREW(M4X16) | 6 | |
12 | SH00000221 | SCREW(M4X16) | 10 | |

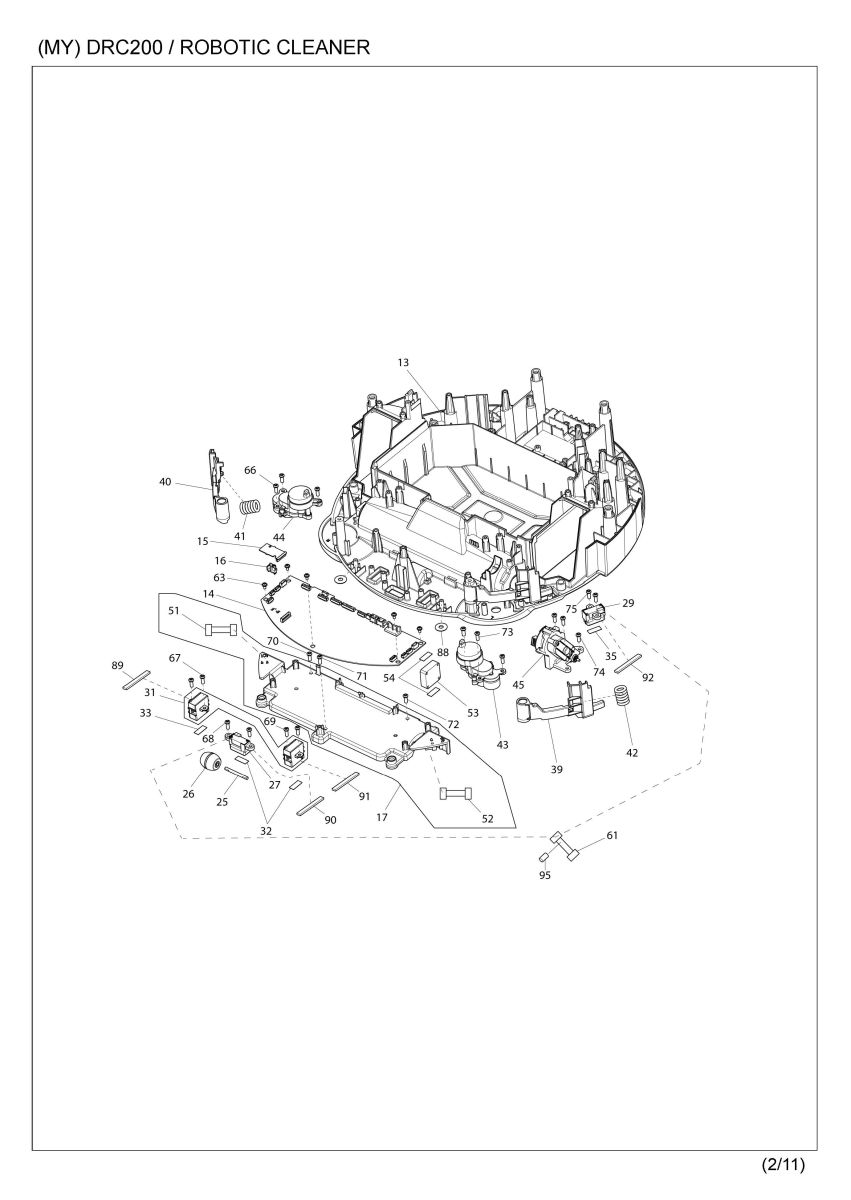

13 | SH00000072 | LOWER BODY ASSY | 1 | |
013-1 | SH00000315 | LOWER BODY ASSY | 1 | |
14 | SH00000073 | CONTROL PWB ASSY | 1 | |
014-1 | SH00000291 | CONTROL PWB ASSY | 1 | |
15 | SH00000241 | RF MODULE | 1 | |
015-1 | SH00000305 | RF MODULE | 1 | |
16 | SH00000075 | RF HOLDER | 1 | |
17 | SH00000076 | CONTROL HOLDER ASSY | 1 | |
17 | D10 | INC. 51,52 | ||
017-1 | SH00000287 | CONTROL HOLDER ASSY | 1 | |
017-1 | D10 | INC. 51,52 | ||
18 | SH00000078 | AS PWB ASSY | 1 | |
018-1 | SH00000293 | AS PWB ASSY | 1 | |
19 | SH00000079 | BATTERY PWB ASSY | 1 | |
019-1 | SH00000294 | BATTERY PWB ASSY | 1 | |
20 | SH00000080 | INSULATING SHEET | 1 | |
21 | SH00000081 | TERMINAL HOLDER L | 1 | |
22 | SH00000082 | TERMINAL HOLDER R | 1 | |
23 | SH00000083 | RUBBER PIN | 2 | |
24 | SH00000083 | RUBBER PIN | 2 | |
25 | SH00000084 | FRONT ROLLER SHAFT | 1 | |
26 | SH00000085 | FRONT ROLLER ASSY | 1 | |
27 | SH00000086 | IR SENSOR C ASSY | 1 | |
027-1 | SH00000278 | IR SENSOR C ASSY | 1 | |
027-2 | SH00000303 | IR SENSOR C ASSY | 1 | |
027-2 | C10 | SH00000307 | TAPPING BUSH | 2 |
027-2 | C20 | SH00000308 | IR HOLDER CK | 1 |
28 | SH00000086 | IR SENSOR C ASSY | 1 | |
028-1 | SH00000278 | IR SENSOR C ASSY | 1 | |
028-2 | SH00000303 | IR SENSOR C ASSY | 1 | |
028-2 | C10 | SH00000307 | TAPPING BUSH | 2 |
028-2 | C20 | SH00000308 | IR HOLDER CK | 1 |
29 | SH00000087 | IR SENSOR S ASSY | 1 | |
029-1 | SH00000279 | IR SENSOR S ASSY | 1 | |
029-2 | SH00000304 | IR SENSOR S ASSY | 1 | |
029-2 | C10 | SH00000307 | TAPPING BUSH | 2 |
029-2 | C20 | SH00000309 | IR HOLDER SK | 1 |
30 | SH00000087 | IR SENSOR S ASSY | 1 | |
030-1 | SH00000279 | IR SENSOR S ASSY | 1 | |
030-2 | SH00000304 | IR SENSOR S ASSY | 1 | |
030-2 | C10 | SH00000307 | TAPPING BUSH | 2 |
030-2 | C20 | SH00000309 | IR HOLDER SK | 1 |
31 | SH00000088 | BL SENSOR ASSY | 1 | |
031-1 | SH00000280 | BL SENSOR ASSY | 1 | |
32 | SH00000222 | SENSOR LENS SHEET | 2 | |
33 | SH00000222 | SENSOR LENS SHEET | 1 | |
35 | SH00000222 | SENSOR LENS SHEET | 1 | |
36 | SH00000222 | SENSOR LENS SHEET | 1 | |
37 | SH00000222 | SENSOR LENS SHEET | 1 | |
38 | SH00000089 | WEIGHT PLATE | 2 | |
39 | SH00000090 | BUMPER ANGLE L | 1 | |
40 | SH00000091 | BUMPER ANGLE R | 1 | |
040-1 | SH00000277 | BUMPER ANGLE R | 1 | |
41 | SH00000092 | BUMPER SPRING | 1 | |
42 | SH00000092 | BUMPER SPRING | 1 | |
43 | SH00000093 | SB UNIT L ASSY | 1 | |
43 | D10 | INC. 101-110,112 | ||
44 | SH00000094 | SB UNIT R ASSY | 1 | |
44 | D10 | INC. 114-123,125 | ||
45 | SH00000095 | PB SUPPORT S ASSY | 1 | |
45 | D10 | INC. 127-138,140 | ||
045-1 | SH00000316 | PB SUPPORT SK ASSY | 1 | |
045-1 | D10 | INC. 127-138,140 | ||
46 | SH00000096 | MAIN WHEEL L ASSY | 1 | |
46 | D10 | INC. 141,142,145,156,157 | ||
47 | SH00000097 | MAIN WHEEL R ASSY | 1 | |
47 | D10 | INC. 160,161,164,175,176 | ||
047-1 | SH00000288 | MAIN WHEEL R ASSY | 1 | |
047-1 | D10 | INC. 160,161,164,175,176 | ||
48 | SH00000098 | WHEEL SPRING | 1 | |
49 | SH00000098 | WHEEL SPRING | 1 | |

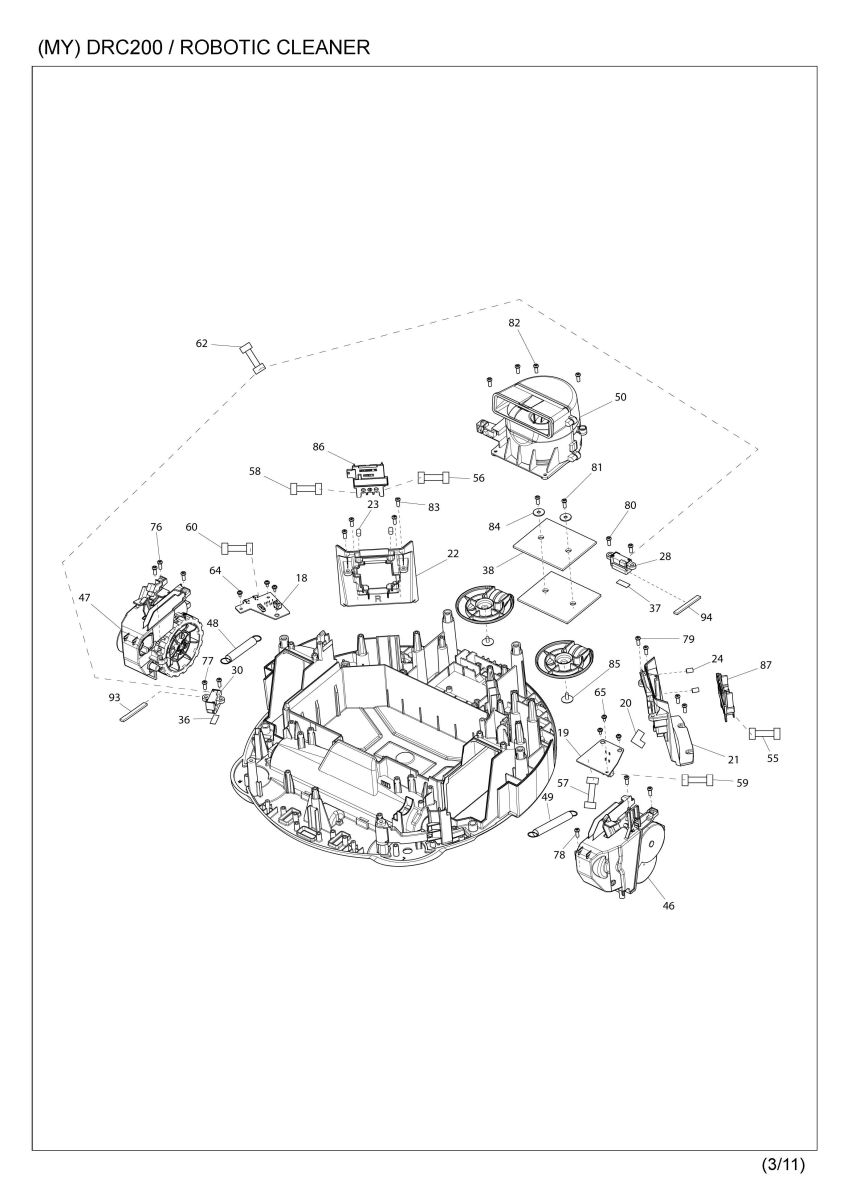

50 | SH00000099 | AIR DUCT UNIT ASSY | 1 | |
50 | D10 | INC. 178-186 | ||
51 | SH00000101 | BUMPER SW CABLE | 1 | |
52 | SH00000101 | BUMPER SW CABLE | 1 | |
53 | SH00000223 | COOLING FAN S ASSY | 1 | |
54 | SH00000224 | COOLING FAN SEAL | 2 | |
55 | SH00000104 | BATTERY CABLE L | 1 | |
56 | SH00000105 | BATTERY CABLE R | 1 | |
57 | SH00000106 | BATTERY PS CABLE | 1 | |
58 | SH00000107 | BATTERY SIGNAL CABLE | 1 | |
59 | SH00000108 | BATTERY EARTH CABLE | 1 | |
60 | SH00000109 | AS CABLE | 1 | |
61 | SH00000242 | CLIFF SENSOR CABLE L | 1 | |
62 | SH00000243 | CLIFF SENSOR CABLE R | 1 | |
63 | SH00000110 | SCREW(M3X8XWASHER8) | 5 | |
64 | SH00000110 | SCREW(M3X8XWASHER8) | 3 | |
65 | SH00000110 | SCREW(M3X8XWASHER8) | 3 | |
66 | SH00000111 | SCREW(M4X10) | 3 | |
67 | SH00000111 | SCREW(M4X10) | 2 | |
68 | SH00000111 | SCREW(M4X10) | 2 | |
69 | SH00000111 | SCREW(M4X10) | 2 | |
70 | SH00000111 | SCREW(M4X10) | 1 | |
71 | SH00000111 | SCREW(M4X10) | 1 | |
72 | SH00000111 | SCREW(M4X10) | 1 | |
73 | SH00000111 | SCREW(M4X10) | 3 | |
74 | SH00000111 | SCREW(M4X10) | 3 | |
75 | SH00000111 | SCREW(M4X10) | 2 | |
76 | SH00000111 | SCREW(M4X10) | 3 | |
77 | SH00000111 | SCREW(M4X10) | 2 | |
78 | SH00000111 | SCREW(M4X10) | 3 | |
79 | SH00000111 | SCREW(M4X10) | 4 | |
80 | SH00000111 | SCREW(M4X10) | 2 | |
81 | SH00000111 | SCREW(M4X10) | 2 | |
82 | SH00000111 | SCREW(M4X10) | 4 | |
83 | SH00000111 | SCREW(M4X10) | 4 | |
84 | SH00000112 | WASHER(4.5X13XT1) | 2 | |
85 | SH00000113 | SCREW(M5X10XWASHER16) | 2 | |
86 | 643899-6 | TERMINAL | 1 | |
086-1 | 643523-1 | TERMINAL | 1 | |
87 | 643899-6 | TERMINAL | 1 | |
087-1 | 643523-1 | TERMINAL | 1 | |
88 | SH00000226 | PC WASHER | 2 | |
89 | SH00000236 | SENSOR LENZ SEAL | 1 | |
90 | SH00000236 | SENSOR LENZ SEAL | 1 | |
91 | SH00000236 | SENSOR LENZ SEAL | 1 | |
92 | SH00000236 | SENSOR LENZ SEAL | 1 | |
93 | SH00000236 | SENSOR LENZ SEAL | 1 | |
94 | SH00000236 | SENSOR LENZ SEAL | 1 | |
95 | SH00000244 | FERRITE CORE | 4 | |

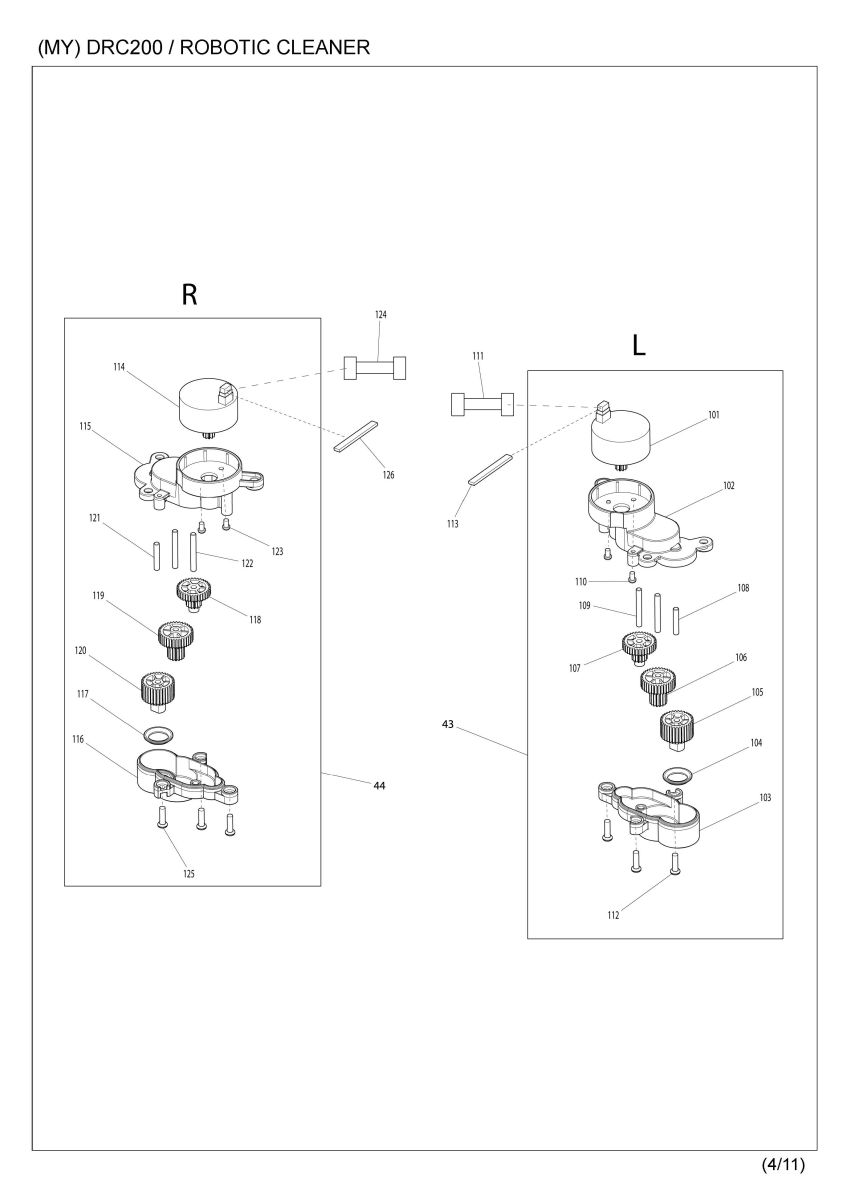

101 | SH00000114 | MOTOR S ASSY | 1 | |
102 | SH00000115 | SB MOTOR HOLDER L | 1 | |
103 | SH00000116 | SB MOTOR COVER | 1 | |
104 | SH00000117 | SB METAL | 1 | |
105 | SH00000118 | SB GEAR 4 ASSY | 1 | |
106 | SH00000119 | SB GEAR 3 | 1 | |
107 | SH00000120 | SB GEAR 2 | 1 | |
108 | SH00000121 | COMMON SHAFT 1 | 1 | |
109 | SH00000122 | SB GEAR SHAFT 1 | 2 | |
110 | SH00000123 | SCREW(M2.6X4 MACHINE) | 2 | |
111 | SH00000124 | SIDE BRUSH CABLE | 1 | |
112 | SH00000071 | SCREW(M3X10) | 3 | |
113 | SH00000227 | MOTOR SEAL | 1 | |
114 | SH00000114 | MOTOR S ASSY | 1 | |
115 | SH00000125 | SB MOTOR HOLDER R | 1 | |
116 | SH00000116 | SB MOTOR COVER | 1 | |
117 | SH00000117 | SB METAL | 1 | |
118 | SH00000120 | SB GEAR 2 | 1 | |
119 | SH00000119 | SB GEAR 3 | 1 | |
120 | SH00000118 | SB GEAR 4 ASSY | 1 | |
121 | SH00000121 | COMMON SHAFT 1 | 1 | |
122 | SH00000122 | SB GEAR SHAFT 1 | 2 | |
123 | SH00000123 | SCREW(M2.6X4 MACHINE) | 2 | |
124 | SH00000124 | SIDE BRUSH CABLE | 1 | |
125 | SH00000071 | SCREW(M3X10) | 3 | |
126 | SH00000227 | MOTOR SEAL | 1 | |

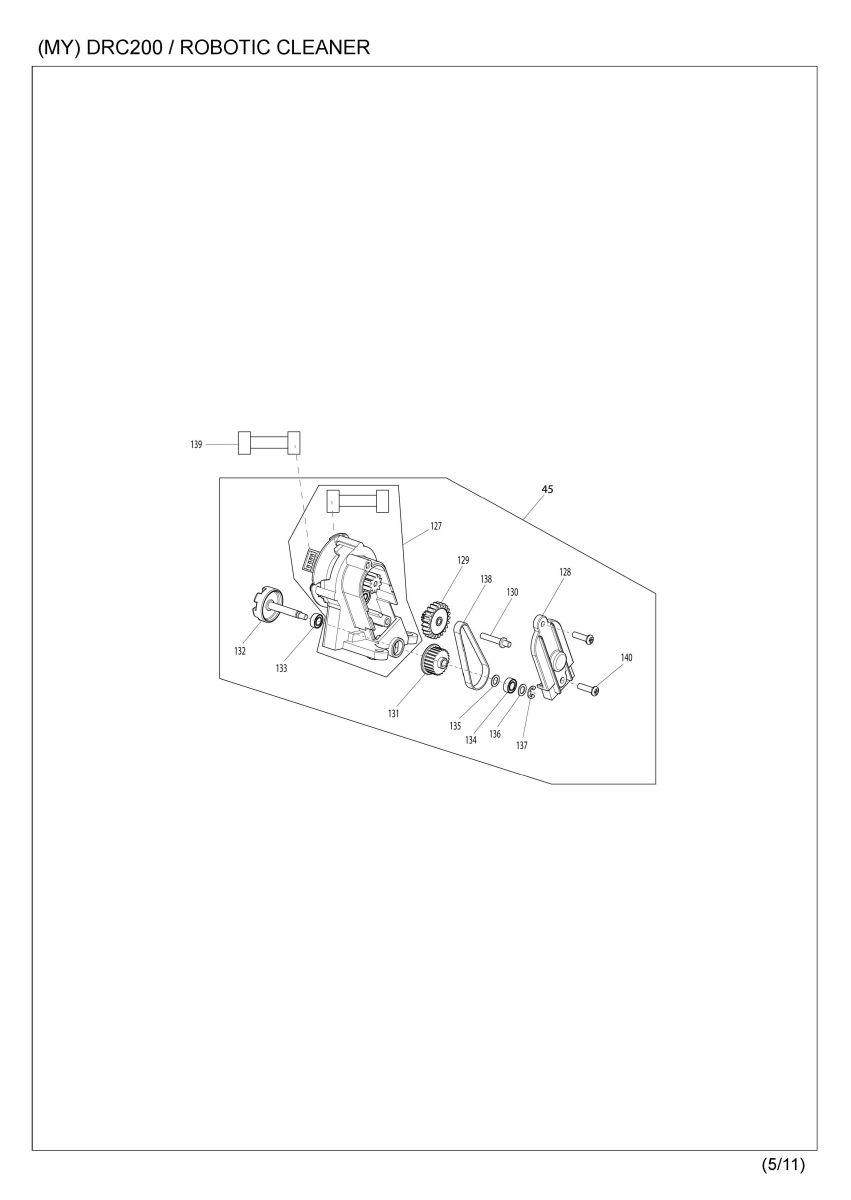

127 | SH00000126 | PB MOTOR D ASSY | 1 | |
127-1 | SH00000317 | PB MOTOR DK ASSY | 1 | |
128 | SH00000127 | PB SUPPORT COVER K | 1 | |
129 | SH00000129 | PB BELT GEAR 2 | 1 | |
130 | SH00000130 | BELT GEAR SHAFT | 1 | |
131 | SH00000131 | PB BELT GEAR 3 | 1 | |
132 | SH00000132 | PB HOLDER ASSY | 1 | |
132-1 | SH00000318 | PB HOLDER K ASSY | 1 | |
133 | SH00000133 | BEARING | 1 | |
134 | SH00000133 | BEARING | 1 | |
135 | SH00000134 | P WASHER 050 | 1 | |
136 | SH00000134 | P WASHER 050 | 1 | |
137-1 | SH00000228 | E RING | 1 | |
138 | SH00000136 | TIMING BELT | 1 | |
139 | SH00000137 | PB MOTOR CABLE | 1 | |
140 | SH00000071 | SCREW(M3X10) | 2 | |

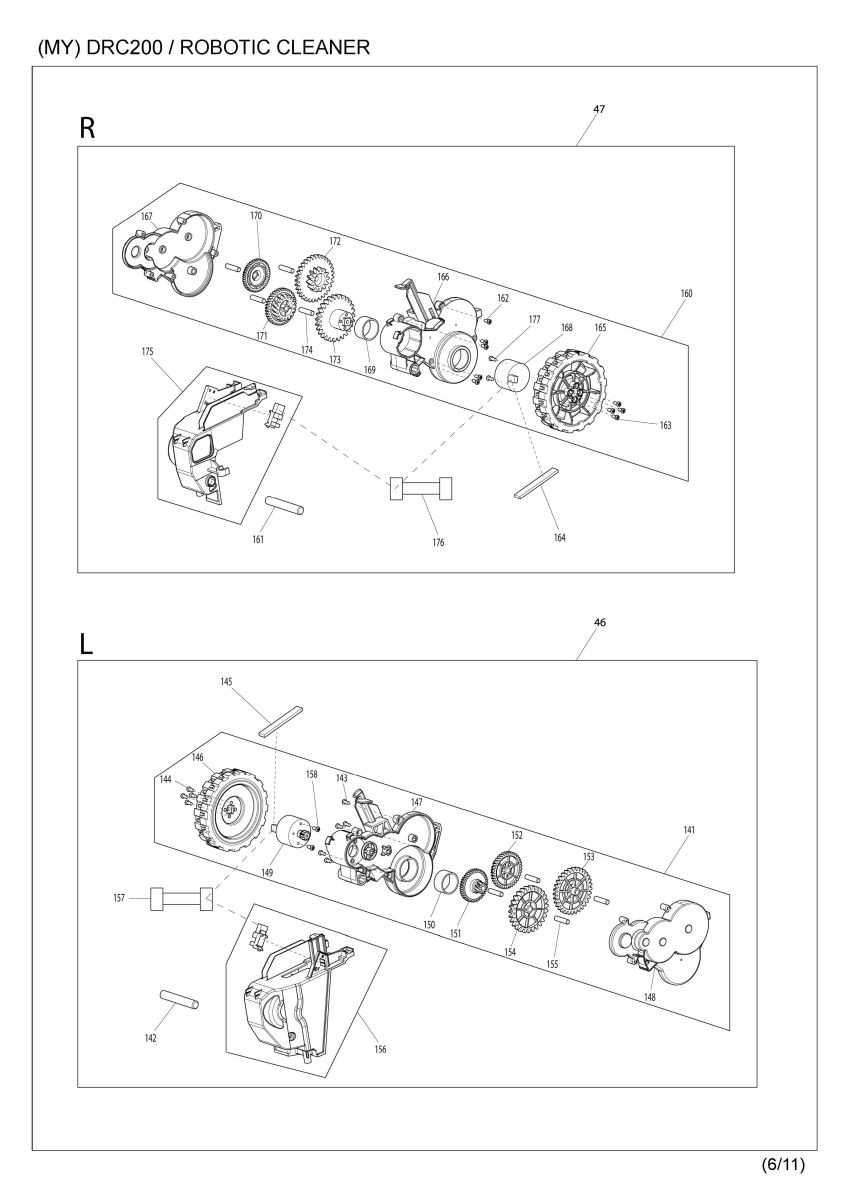

141 | SH00000139 | MAIN WHEEL L UNIT | 1 | |
141 | D10 | INC. 143,144,146-155,158 | ||
142 | SH00000152 | MAIN WHEEL SHAFT | 1 | |
143 | SH00000071 | SCREW(M3X10) | 5 | |
144 | SH00000229 | SCREW(M3X10) | 4 | |
145 | SH00000227 | MOTOR SEAL | 1 | |
146 | SH00000150 | WHEEL L ASSY | 1 | |
147 | SH00000140 | WHEEL GEAR BOX L | 1 | |
148 | SH00000141 | WHEEL GEAR COVER L | 1 | |
149 | SH00000142 | MW MOTOR S ASSY | 1 | |
150 | SH00000143 | WHEEL METAL RING | 1 | |
151 | SH00000144 | WHEEL GEAR 2 | 1 | |
152 | SH00000145 | WHEEL GEAR 3 | 1 | |
153 | SH00000146 | WHEEL GEAR 4 | 1 | |
154 | SH00000147 | WHEEL GEAR 5 | 1 | |
155 | SH00000148 | WHEEL GEAR SHAFT 1 | 4 | |
156 | SH00000151 | WHEEL L UNIT COVER | 1 | |
157 | SH00000153 | WHEEL CABLE | 1 | |
158 | SH00000123 | SCREW(M2.6X4 MACHINE) | 2 | |
160 | SH00000154 | MAIN WHEEL R UNIT | 1 | |
160 | D10 | INC. 162,163,165-174,177 | ||
161 | SH00000152 | MAIN WHEEL SHAFT | 1 | |
162 | SH00000071 | SCREW(M3X10) | 5 | |
163 | SH00000229 | SCREW(M3X10) | 4 | |
164 | SH00000227 | MOTOR SEAL | 1 | |
165 | SH00000157 | WHEEL R ASSY | 1 | |
166 | SH00000155 | WHEEL GEAR BOX R | 1 | |
167 | SH00000156 | WHEEL GEAR COVER R | 1 | |
168 | SH00000142 | MW MOTOR S ASSY | 1 | |
169 | SH00000143 | WHEEL METAL RING | 1 | |
170 | SH00000144 | WHEEL GEAR 2 | 1 | |
171 | SH00000145 | WHEEL GEAR 3 | 1 | |
172 | SH00000146 | WHEEL GEAR 4 | 1 | |
173 | SH00000147 | WHEEL GEAR 5 | 1 | |
174 | SH00000148 | WHEEL GEAR SHAFT 1 | 4 | |
175 | SH00000158 | WHEEL R UNIT COVER | 1 | |
175-1 | SH00000289 | WHEEL R UNIT COVER | 1 | |
176 | SH00000153 | WHEEL CABLE | 1 | |
177 | SH00000123 | SCREW(M2.6X4 MACHINE) | 2 | |

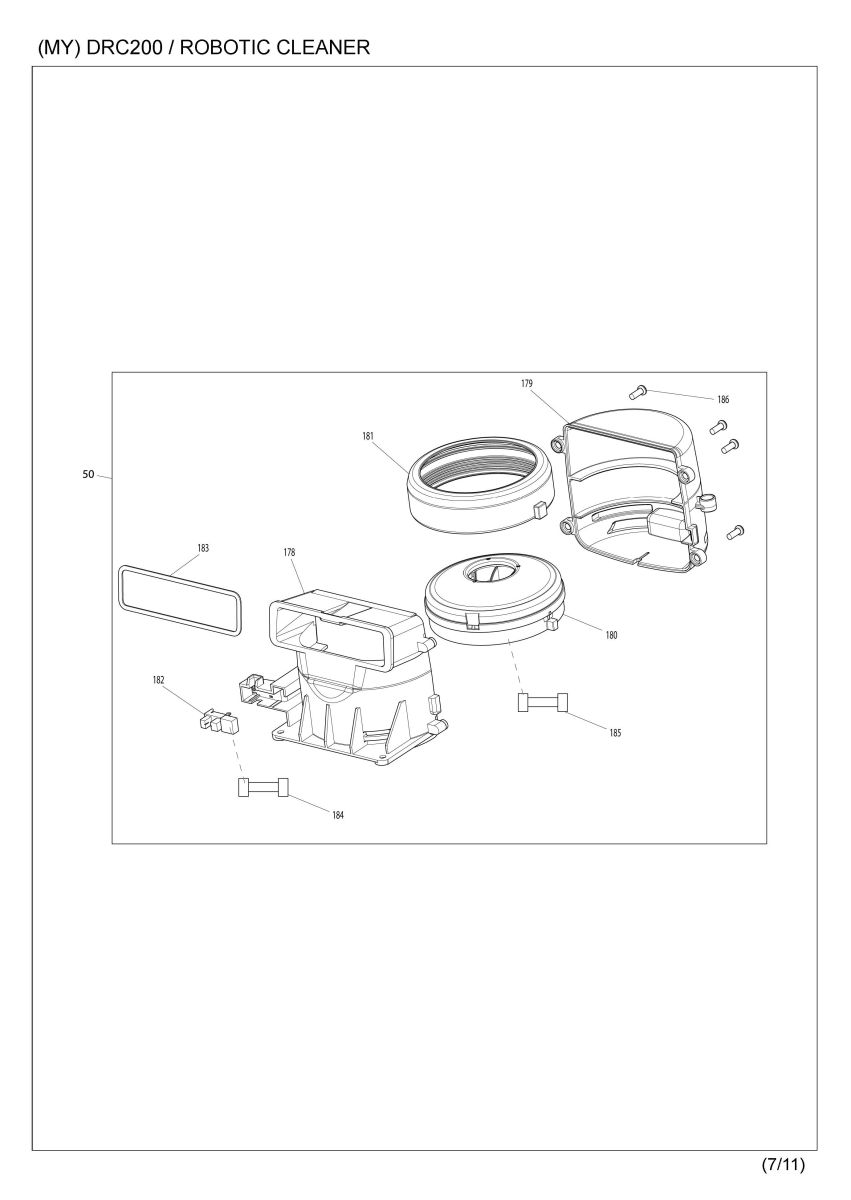

178 | SH00000159 | AIR DUCT FRONT | 1 | |
179 | SH00000160 | AIR DUCT REAR | 1 | |
180 | SH00000161 | FAN MOTOR UNIT ASSY | 1 | |
181 | SH00000162 | FAN CUSHION | 1 | |
182 | SH00000077 | PHOTO SENSOR | 1 | |
183 | SH00000163 | INTAKE SEAL | 1 | |
184 | SH00000164 | CUP SENSOR CABLE | 1 | |
185 | SH00000165 | FAN MOTOR CABLE | 1 | |
186 | SH00000111 | SCREW(M4X10) | 4 | |

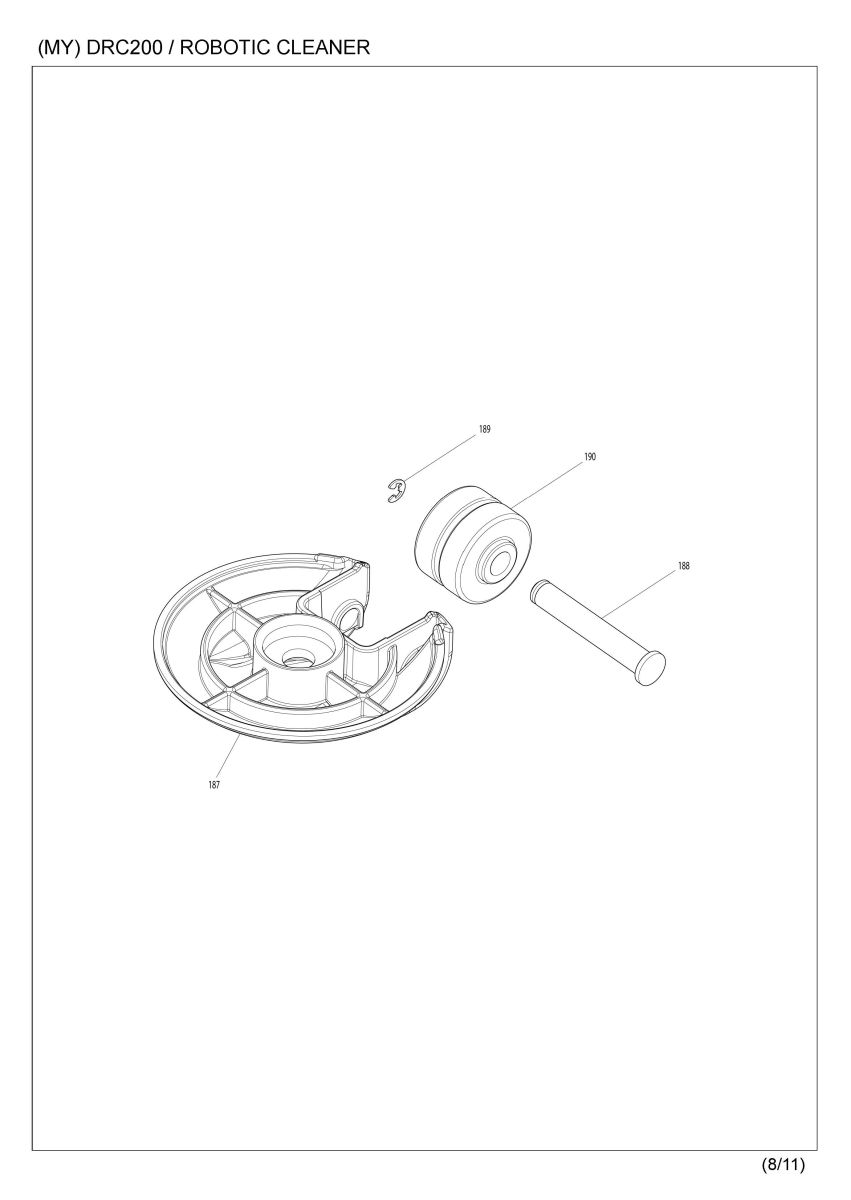

187 | SH00000166 | REAR CASTER FRAME | 2 | |
188 | SH00000167 | REAR CASTER SHAFT | 2 | |
189 | SH00000135 | U RING | 2 | |
190 | SH00000168 | CASTER ASSY | 2 | |

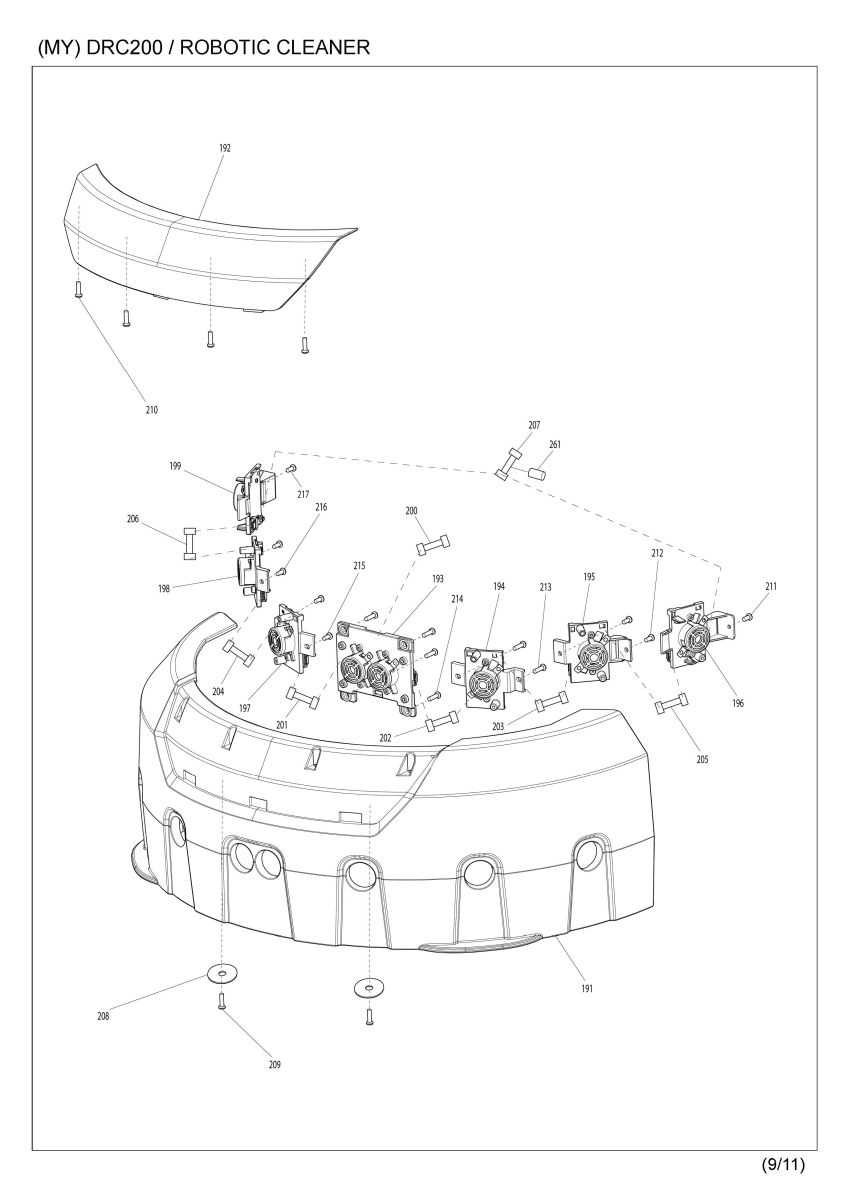

191 | SH00000169 | BUMPER | 1 | |
192 | SH00000170 | BUMPER DECO | 1 | |
193 | SH00000171 | US HOLDER C ASSY | 1 | |
193-1 | SH00000295 | US HOLDER C ASSY | 1 | |
194 | SH00000172 | US HOLDER L1 ASSY | 1 | |
194-1 | SH00000296 | US HOLDER L1 ASSY | 1 | |
195 | SH00000173 | US HOLDER L2 ASSY | 1 | |
195-1 | SH00000297 | US HOLDER L2 ASSY | 1 | |
196 | SH00000174 | US HOLDER L3 ASSY | 1 | |
196-1 | SH00000298 | US HOLDER L3 ASSY | 1 | |
197 | SH00000175 | US HOLDER R1 ASSY | 1 | |
197-1 | SH00000299 | US HOLDER R1 ASSY | 1 | |
198 | SH00000176 | US HOLDER R2 ASSY | 1 | |
198-1 | SH00000300 | US HOLDER R2 ASSY | 1 | |
199 | SH00000177 | US HOLDER R3 ASSY | 1 | |
199-1 | SH00000301 | US HOLDER R3 ASSY | 1 | |
200 | SH00000245 | US CABLE C | 1 | |
201 | SH00000179 | US CABLE 1 | 1 | |
202 | SH00000179 | US CABLE 1 | 1 | |
203 | SH00000180 | US CABLE 2 | 1 | |
204 | SH00000180 | US CABLE 2 | 1 | |
205 | SH00000181 | US CABLE 3 | 1 | |
206 | SH00000181 | US CABLE 3 | 1 | |
207 | SH00000182 | US EARTH CABLE | 1 | |
208 | SH00000183 | WASHER(4.5/25/T1) | 2 | |
209 | SH00000111 | SCREW(M4X10) | 2 | |
210-1 | SH00000184 | SCREW(M3X6) | 4 | |
211 | SH00000184 | SCREW(M3X6) | 1 | |
212 | SH00000184 | SCREW(M3X6) | 2 | |
213 | SH00000184 | SCREW(M3X6) | 2 | |
214 | SH00000184 | SCREW(M3X6) | 4 | |
215 | SH00000184 | SCREW(M3X6) | 2 | |
216 | SH00000184 | SCREW(M3X6) | 2 | |
217 | SH00000184 | SCREW(M3X6) | 1 | |

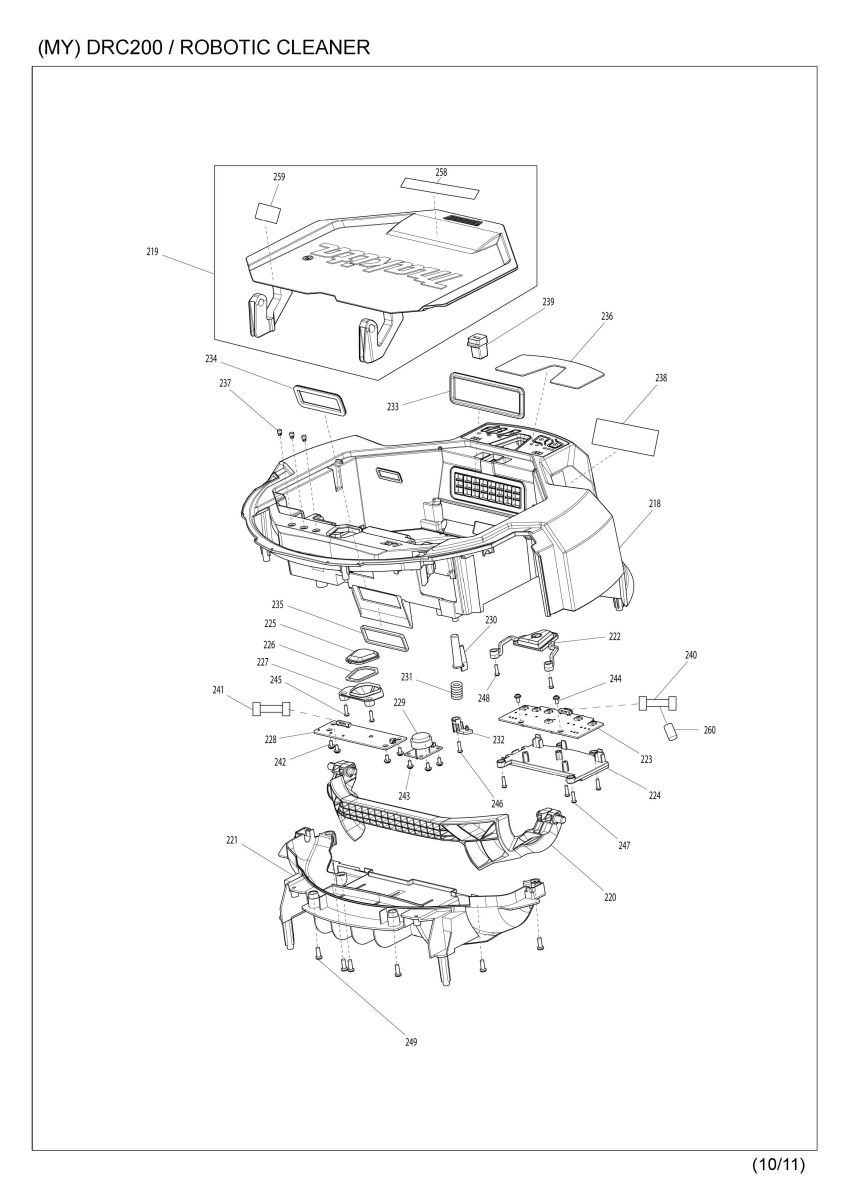

218 | SH00000185 | UPPER BODY | 1 | |
219 | SH00000247 | CASE COVER K | 1 | |
220 | SH00000187 | HANDLE | 1 | |
221 | SH00000188 | HANDLE COVER | 1 | |
221-1 | SH00000269 | HANDLE COVER | 1 | |
222 | SH00000189 | UI BUTTON | 1 | |
223 | SH00000190 | UI PWB ASSY | 1 | |
223-1 | SH00000302 | UI PWB ASSY | 1 | |
224 | SH00000191 | UI PWB HOLDER | 1 | |
225 | SH00000192 | LED LENS L | 1 | |
226 | SH00000193 | LED LENS SEAL | 1 | |
227 | SH00000194 | LED REFLECTOR | 1 | |
228 | SH00000195 | LED PWB ASSY | 1 | |
229 | SH00000196 | BUZZER PWB ASSY | 1 | |
230 | SH00000197 | FILTER BUTTON | 1 | |
230-1 | SH00000270 | FILTER BUTTON | 1 | |
231 | SH00000198 | FILTER BUTTON SP | 1 | |
232 | SH00000199 | FILTER BUTTON HOLDER | 1 | |
232-1 | SH00000271 | FILTER BUTTON HOLDER | 1 | |
233 | SH00000200 | INTAKE PACKING | 1 | |
234 | SH00000201 | NOZZLE PACKING | 1 | |
235 | SH00000202 | NOZZLE SEAL | 1 | |
236 | SH00000248 | UI KEY SHEET | 1 | |
237 | SH00000204 | LED LENS S | 3 | |
238 | SH00000205 | EXHAUST FILTER ASSY | 1 | |
239 | SH00000206 | CATCH LATCH | 1 | |
240 | SH00000249 | UI CABLE | 1 | |
241 | SH00000208 | LED CABLE | 1 | |
242 | SH00000110 | SCREW(M3X8XWASHER8) | 4 | |
243 | SH00000110 | SCREW(M3X8XWASHER8) | 3 | |
244 | SH00000110 | SCREW(M3X8XWASHER8) | 2 | |
245 | SH00000184 | SCREW(M3X6) | 2 | |
246 | SH00000071 | SCREW(M3X10) | 1 | |
247 | SH00000071 | SCREW(M3X10) | 4 | |
248 | SH00000071 | SCREW(M3X10) | 2 | |
249 | SH00000111 | SCREW(M4X10) | 6 | |

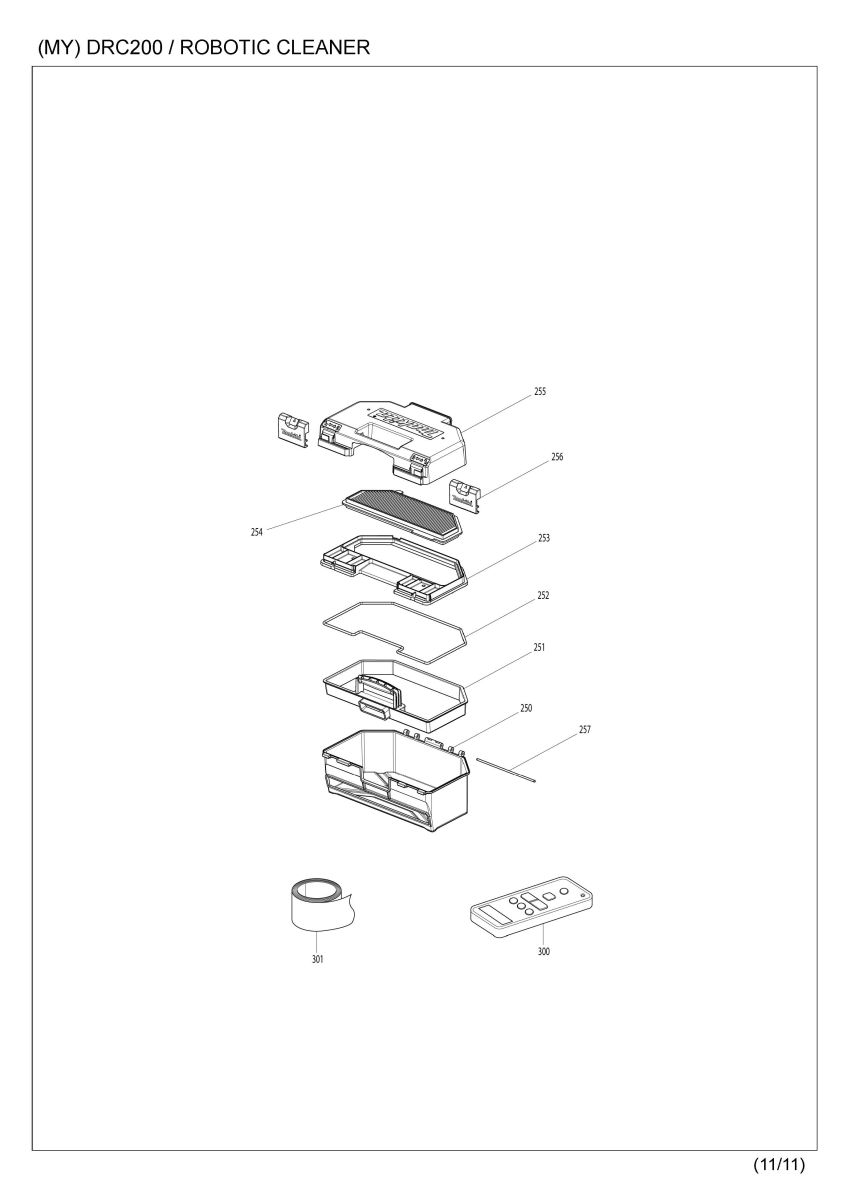

250 | SH00000209 | DUST BOX LOWER | 1 | |
251 | SH00000210 | DUST CASE | 1 | |
252 | SH00000211 | DUST SEAL RING | 1 | |
253 | SH00000212 | DUST BOX UPPER | 1 | |
254 | SH00000213 | FILTER UNIT'S ASSY | 1 | |
255 | SH00000214 | DUST BOX COVER | 1 | |
256 | SH00000215 | DUST SLIDE LEVER | 2 | |
257 | SH00000216 | DUST BOX PIN | 1 | |
258 | SH00000252 | CAUTION LABEL | 1 | |
259 | SH00000253 | ROBOPRO LABEL | 1 | |
260 | SH00000244 | FERRITE CORE | 1 | |
261 | SH00000244 | FERRITE CORE | 1 | |
300 | SH00000237 | RF CONTROLLER ASSY | 1 | |
301 | SH00000240 | SENSOR WALL TAPE US AU | 1 | |
302 | SH00000281 | BL SENSOR SEAL | 2 | |
304 | SH00000407 | TAPPING SCREW M3X16 | 2 |
Back Download
