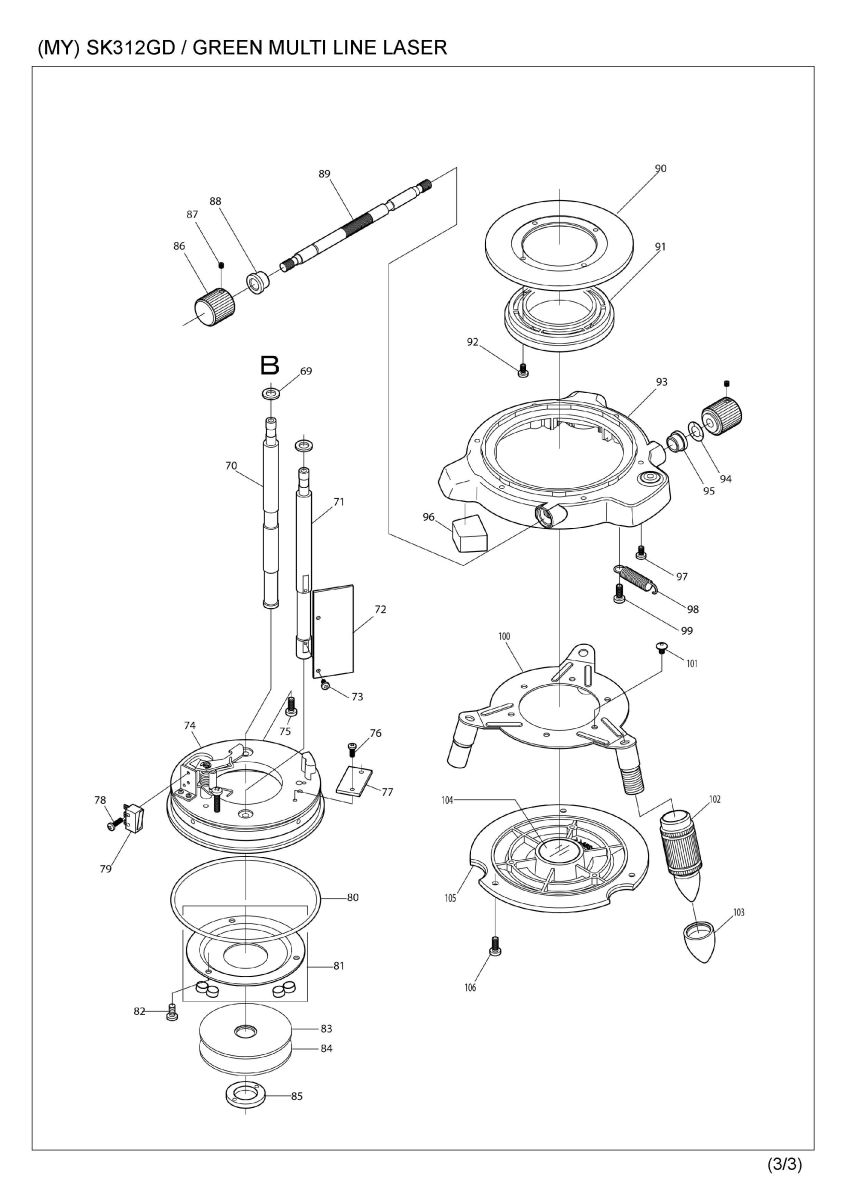

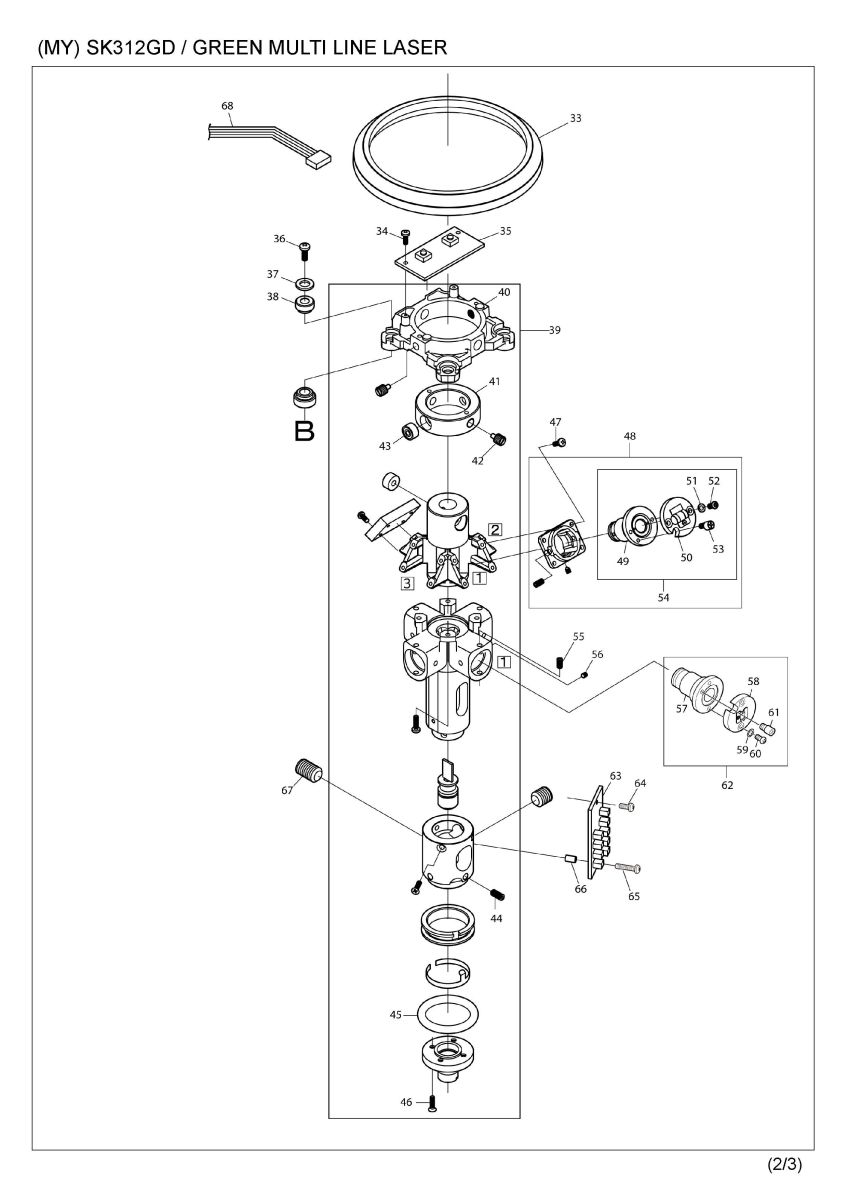

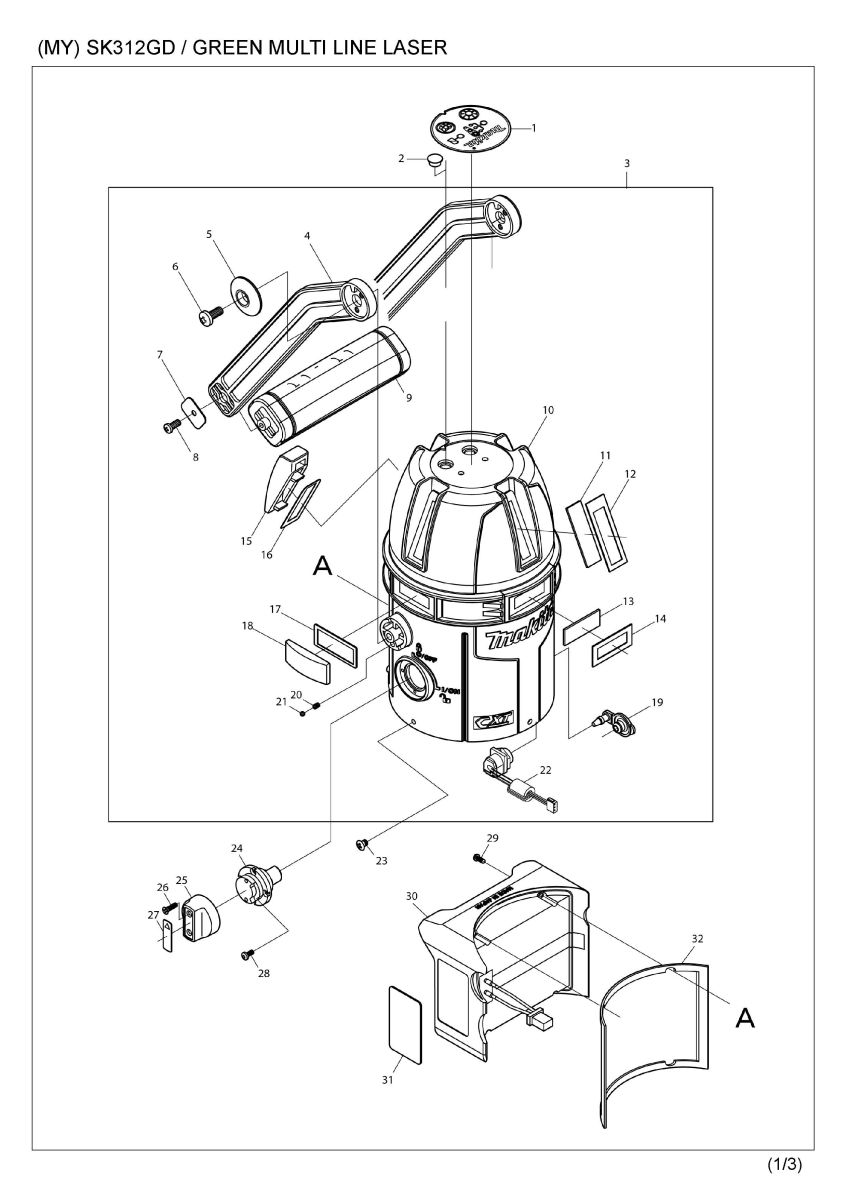

Part Diagram
Total: 154 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | TK219UN101 | SWITCH LABEL | 1 | |
2 | TK16010441 | SWITCH BUTTON(4.1) | 2 | |
002A_ | TK16010443 | SWITCH BUTTON(4.3) | 2 | |
002B_ | TK16010444 | SWITCH BUTTON(4.4) | 2 | |
3 | TK219EUA01 | HOUSING ASSEMBLY | 1 | |
3 | D10 | INC. 4-22 | ||
003-1 | TK219EUA01 | HOUSING ASSEMBLY | 1 | |
003-1 | D10 | INC. 4-22,107,108 | ||
003-2 | TK2191EU01 | HOUSING COMPLETE | 1 | |
003-2 | D10 | INC. 4-10,13,14,17-22 | ||
4 | TK02181041 | HANDLE | 2 | |
5 | TK02181261 | HANDLE RETAINER | 2 | |
6 | TKP4010FUS | +PANHEADSCREWM4X10(WITHRUBBER) | 2 | |
7 | TK02180127 | GRIP RETAINER | 2 | |
8 | TKTT3010FB | +TRUSS HD. TAPPING SCREW 3X10 | 2 | |
9 | TK02181051 | GRIP | 1 | |
10 | TK219102EU | HOUSING COMPLETE | 1 | |
010-1 | TK2191EU01 | HOUSING COMPLETE | 1 | |
010-1 | D10 | INC. 11,12,15,16 | ||
010-2 | TK219102EA | HOUSING COMPLETE | 1 | |
010-2 | D10 | INC. 11-18 | ||
11 | TK00210106 | GLASS V | 3 | |
011-1 | TK00210106 | GLASS V | 2 | |
12 | TK02180128 | GLASS V RETAINER LABEL | 3 | |
012-1 | TK02180128 | GLASS V RETAINER LABEL | 2 | |
13 | TK02101071 | GLASS H | 1 | |
14 | TK02180129 | GLASS H RETAINER LABEL | 1 | |
15 | TK02190125 | COVER V | 1 | |
16 | TK02190128 | DOUBLE SIDES LABEL V | 1 | |
17 | TK02190126 | COVER H | 3 | |
017-1 | TK02190129 | DOUBLE SIDES LABEL H | 3 | |
18 | TK02190129 | DOUBLE SIDES LABEL H | 3 | |
018-1 | TK02190126 | COVER H | 3 | |
19 | TKAL411252 | DC JUCK COVER | 1 | |
20 | TK02181302 | COMPRESSION SPRING E | 2 | |
21 | TK00SB3000 | STELL BALL 3 | 2 | |
22 | TK219UN131 | DC JUCK UN | 1 | |
23 | TK0P2550FB | + PAN HEAD SCREW M2.5X5 | 4 | |
24 | TK0195SA01 | LOCK CAM COMPLETE | 1 | |
024-1 | TK195SA011 | LOCK CAM COMPLETE | 1 | |
25 | TK01701192 | LOCK LEVER | 1 | |
26 | TK03F2080N | COUTERSUNK HD. SCREW M2X8 | 2 | |
27 | TK01700104 | LOCK SEAL | 1 | |
28 | TKTP2040FU | +PAN HEAD SCREW 2X4 | 4 | |
29 | TKTP2080FB | +PAN HEAD TAPPING SCREW 2X8 | 4 | |
30 | TK02180008 | BATTERY HOLDER COMPLETE | 1 | |
31 | TK219UN113 | NAME PLATE 219UN | 1 | |
32 | TK02181242 | BATTERY HOLDER GASKET | 1 | |
33 | TK02180103 | HOUSING RETAINER RING | 1 | |
033-1 | TK02181031 | HOUSING RETAINER RING | 1 | |
34 | TK03P2040N | PAN HD.SCREW M2X4 | 2 | |
35 | TKLVF0076C | SWITCH UNIT | 1 | |
36 | TK0T3060FU | +TRUSS HD. SCREW 3X6 | 3 | |
37 | TK0000PW50 | FLAT WASHER 5 | 3 | |
38 | TK01731383 | PILLAR BUSH | 6 | |
39 | TK0219SA02 | GIMBAL ASSEMBLY | 1 | |
39 | D10 | INC. 40-46 | ||
039-1 | TK219SA021 | GIMBAL ASSEMBLY | 1 | |
039-1 | D10 | INC. 40-46 | ||
40 | TK01830135 | UPPER FRAME | 1 | |
41 | TK00174111 | GIMBAL INNER RING | 1 | |
42 | TK01730196 | FULCRUM SCREW | 4 | |
43 | TK01730199 | BALL BEARING | 4 | |
44 | TKS3060FB5 | HEX SOCKET HD. SCREW M3X6 | 4 | |
45 | TK01730148 | O RING | 1 | |
46 | TK0F2580B0 | FLAT HEAD SCREW M2.5X8 | 4 | |
47 | TK03P2040N | PAN HD.SCREW M2X4 | 16 | |
48 | TK219SA03E | LASER UNIT V COMPLETE | 3 | |
48 | D10 | INC. 54 | ||
49 | TK02160111 | LASER UNIT G COMPLETE | 3 | |
049-1 | TK02160111 | LASER UNIT G COMPLETE | 1 | |
50 | TK00218012 | LENS | 3 | |
050-1 | TK00218012 | LENS | 1 | |
51 | TK0000PW20 | FLAT WASHER | 6 | |
051-1 | TK0000PW20 | FLAT WASHER | 2 | |
52 | TK03P2060N | PAN HD.SCREW M2X6 | 6 | |
052-1 | TK03P2060N | PAN HD.SCREW M2X6 | 2 | |
53 | TK0LV37351 | ECCENTRIC SCREW | 3 | |
053-1 | TK0LV37351 | ECCENTRIC SCREW | 1 | |
54 | TK219SA04E | LASER UNIT COMPLETE | 3 | |
54 | D10 | INC. 49-53 | ||
054-1 | TK219SA04E | LASER UNIT COMPLETE | 1 | |
054-1 | D10 | INC. 49-53 | ||
55 | TKS2550S05 | H.S.SET SCREW(FLAT POINT) | 2 | |
56 | TKS2540FB4 | H.S.SET SCREW M2.5X4 | 2 | |
57 | TK02160111 | LASER UNIT G COMPLETE | 1 | |
58 | TK00218012 | LENS | 1 | |
59 | TK0000PW20 | FLAT WASHER | 2 | |
60 | TK03P2060N | PAN HD.SCREW M2X6 | 2 | |
61 | TK0LV37351 | ECCENTRIC SCREW | 1 | |
62 | TK219SA04E | LASER UNIT COMPLETE | 1 | |
62 | D10 | INC. 57-61 | ||
63 | TKLVF0068B | CONTROL UNIT | 1 | |
063-1 | TKLVF068B1 | CONTROL UNIT G3L-LB-1 | 1 | |
64 | TK03P2040N | PAN HD.SCREW M2X4 | 1 | |
65 | TK03P2080N | PAN HD. SCREW M2X8 | 1 | |
66 | TKST2060FZ | SPACER | 1 | |
67 | TK0219SET1 | BALANCER WEIGHT SET | 1 | |
68 | TK0LVE3044 | LEAD UNIT A | 1 | |
69 | TK0000PW50 | FLAT WASHER 5 | 3 | |
70 | TK01701146 | PILLAR A | 2 | |
71 | TK02100118 | PILLAR B | 1 | |
72 | TKLVF00753 | POWER SUPPLY UNIT | 1 | |
73 | TK03P2040N | PAN HD.SCREW M2X4 | 2 | |
74 | TK0218SA05 | LOWER FRAME COMPLETE | 1 | |
75 | TK0P3080FU | +PAN HD. SCREW M3X8 | 3 | |
76 | TK03P2040N | PAN HD.SCREW M2X4 | 2 | |
77 | TK0LVF0066 | CONNECTOR UNIT | 1 | |
78 | TK03P2080N | PAN HD. SCREW M2X8 | 2 | |
79 | TK0TL32108 | SWITCH | 1 | |
80 | TK01501151 | O RING | 1 | |
81 | TK0173SA13 | MAGNET UNIT | 1 | |
081-1 | TK173SA131 | MAGNET UNIT | 1 | |
82 | TK0P3060FU | +PAN HEAD SCREW M3X6 | 3 | |
83 | TK00170132 | DAMPER PLATE A | 1 | |
84 | TK01730156 | DAMPER PLATE B | 1 | |
084-1 | TK01730156 | DAMPER PLATE B | 2 | |
85 | TKLV272921 | RING NUT | 1 | |
86 | TK01970106 | ADJUSTING WHEEL | 2 | |
87 | TKS2540FB4 | H.S.SET SCREW M2.5X4 | 2 | |
88 | TK01821171 | BUSH | 1 | |
89 | TK01821141 | ADJUSTING ROD | 1 | |
90 | TK01821161 | ROTATION RING | 1 | |
91 | TK01821152 | ADJUSTING RING | 1 | |
92 | TK0P2550FU | +PAN HD. SCREW M2.5X5 | 4 | |
93 | TK0218118S | ADJUSTING FLAME | 1 | |
94 | TK00WW50S0 | WAVE WASHER 5 | 1 | |
95 | TK01850105 | BUSH | 1 | |
96 | TK01851071 | SPONGE | 3 | |
97 | TK0P2560FU | +PAN HD. SCREW M2.5X6 | 3 | |
98 | TK01821181 | TENSION SPRING | 1 | |
99 | TKTP2550FB | +PAN HD. SCREW M2.5X5 | 1 | |
100 | TK0218121S | TRIPOD | 1 | |
101 | TKTT3070FU | +TRUSS HD. TAPPING SCREW 3X7 | 3 | |
102 | TK02180108 | SPIKE | 3 | |
103 | TK01581222 | SPIKE CAP | 3 | |
104 | TK0LV36971 | COVER GLASS | 1 | |
104-1 | TK02180136 | COVER SHEET | 1 | |
105 | TK01821112 | UNDER COVER ASSEMBLY | 1 | |
106 | TKTP3010FB | +TAPPING SCREW 3X10 | 3 | |
107 | TK00210106 | GLASS V | 1 | |
108 | TK02180128 | GLASS V RETAINER LABEL | 1 | |
A01 | TK0219UNIM | CD-ROM | 1 | |
A02 | TK219UNQSG | OPERATION GUIDE | 1 | |
A03 | TK0219UNSB | SAFETY MANUAL | 1 | |
A04 | TK02100200 | GLASSES LASER VISIBILITY | 1 | |
A05 | TK00SB0001 | SHOULDER BELT | 1 | |
A06 | TKAK400MUN | STORAGE CASE | 1 | |
A06 | D10 | INC. A10 | ||
A06-1 | TKAK400M00 | STORAGE CASE | 1 | |
A07 | TK219UNCB1 | CARTON | 1 | |
A08 | TK0LVE3062 | CABLE GCX(F) | 1 | |
A09 | TKERW219UN | LEAD UNIT | 1 | |
A10 | TK00219901 | MODEL LABEL | 1 |
