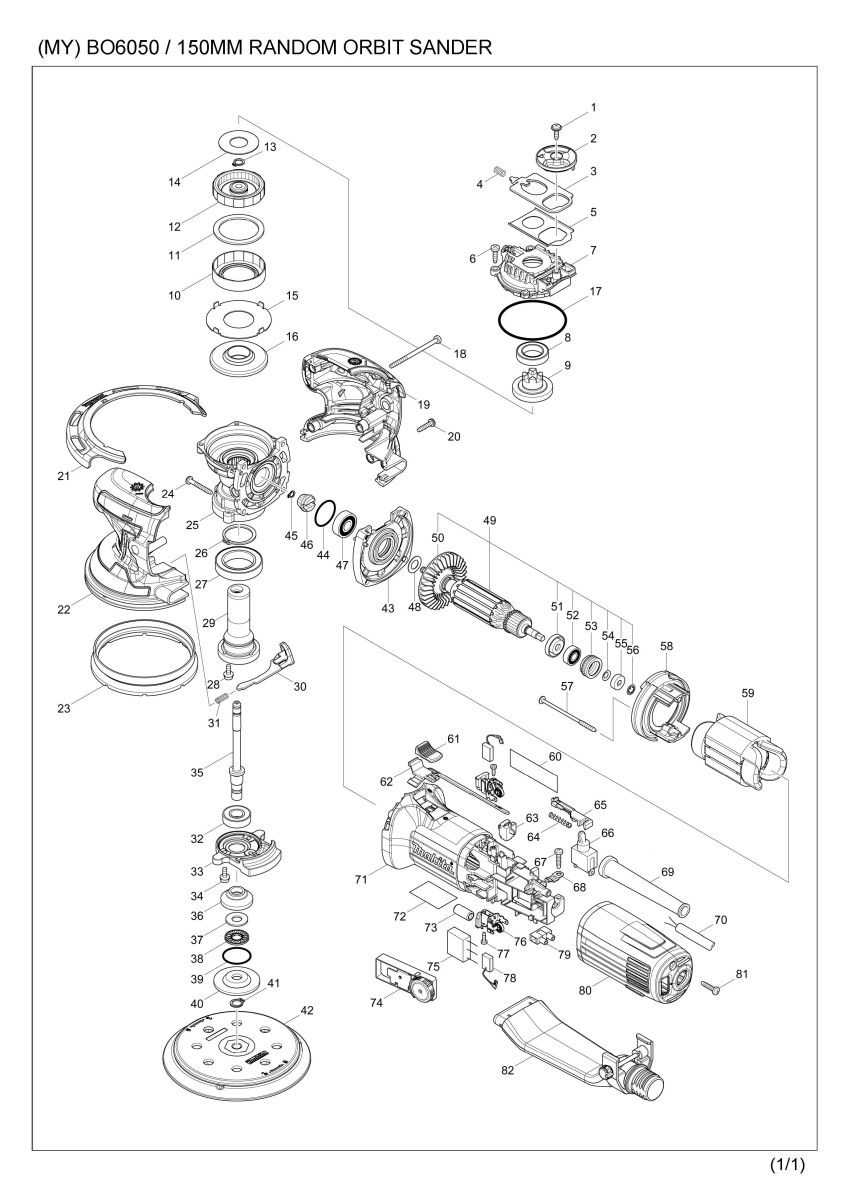

Part Diagram
Total: 91 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 266901-4 | TAPPING SCREW 4X14 | 1 | |
2 | 456126-0 | CHANGE KNOB | 1 | |
003-1 | 347150-3 | CHANGE PLATE | 1 | |
4 | 231490-8 | COMPRESSION SPRING 5 | 1 | |
5 | 346913-4 | GUIDE PLATE | 1 | |
6 | 266034-5 | TAPPING SCREW CT 4X16 | 4 | |
7 | 456117-1 | TOP COVER | 1 | |
8 | 211333-0 | BALL BEARING 6804LLU | 1 | |
9 | 227386-9 | SPUR GEAR 31 | 1 | |
009-1 | 226935-9 | SPUR GEAR 31 | 1 | |
10 | 424748-4 | BRAKE RING | 1 | |
11 | 261157-4 | SPONGE WASHER 40 | 1 | |
12 | 227387-7 | INTERNAL GEAR 34 | 1 | |
13 | 961004-6 | RETAINING RING S-8 | 1 | |
14 | 267290-0 | FLAT WASHER 18 | 1 | |
15 | 346912-6 | PLATE | 1 | |
16 | 227648-5 | SPIRAL BEVEL GEAR 43 | 1 | |
17 | 213707-1 | O RING 65 | 1 | |
18 | 266060-4 | TAPPING SCREW 4X65 | 1 | |
19 | 183B68-4 | HEAD COVER SET | 1 | |
19 | D10 | INC. 22 | ||
20 | 265995-6 | TAPPING SCREW 4X18 | 4 | |
21 | 456127-8 | PAD PROTECTOR | 1 | |
22 | 183B68-4 | HEAD COVER SET | 1 | |
22 | D10 | INC. 19 | ||
23 | 424747-6 | RUBBER GUARD | 1 | |
24 | 266050-7 | TAPPING SCREW 4X30 | 4 | |
25 | 143324-2 | GEAR HOUSING COMPLETE | 1 | |
26 | 961110-7 | RETAINING RING S-30 | 1 | |
27 | 211445-9 | BALL BEARING 6906DDW | 1 | |
28 | 911119-9 | PAN HEAD SCREW M4X12 | 3 | |
29 | 143325-0 | OUTER SPINDLE COMPLETE | 1 | |
30 | 143376-3 | SHAFT LOCK COMPLETE | 1 | |
31 | 233285-5 | COMPRESSION SPRING 4 | 1 | |
32 | 211131-2 | BALL BEARING 6001DDW | 1 | |
33 | 319330-1 | BALANCER | 1 | |
34 | 911119-9 | PAN HEAD SCREW M4X12 | 3 | |
35 | 143375-5 | INNER SPINDLE COMPLETE | 1 | |
36 | 326582-7 | COVER | 1 | |
37 | 253024-7 | FLAT WASHER 10 | 1 | |
38 | 216413-7 | THRUST NEEDLE CAGE 1024 | 1 | |
39 | 213445-5 | O-RING 26 | 1 | |
40 | 326581-9 | FLANGE | 1 | |
41 | 961006-2 | RETAINING RING S-10 | 1 | |
42 | 197314-7 | PAD 150 SET | 1 | |
43 | 143327-6 | GEAR HOUSING COVER COMPLETE | 1 | |
44 | 213445-5 | O-RING 26 | 1 | |
45 | 961002-0 | RETAINING RING S-6 | 1 | |
46 | 227647-7 | SPIRAL BEVEL GEAR 11 | 1 | |
47 | 210059-1 | BALL BEARING 6000DDW | 1 | |
48 | 253758-2 | FLAT WASHER 10 | 1 | |
49 | 513443-2 | ARMATURE ASS'Y 220-240V | 1 | |
49 | D10 | INC. 50-56 | ||
50 | 240084-8 | FAN 60 | 1 | |
51 | 681636-0 | INSULATION WASHER | 1 | |
52 | 210034-7 | BALL BEARING 607LLB | 1 | |
53 | 421868-5 | LABYRINTH RUBBER RING 19 | 1 | |
54 | 267756-0 | WAVE WASHER 6 | 1 | |
55 | 688117-5 | MAGNET SLEEVE | 1 | |
56 | 259039-2 | SELF LOCK 6 | 1 | |
57 | 266049-2 | TAPPING SCREW 4X75 | 2 | |
58 | 456116-3 | BAFFLE PLATE | 1 | |
59 | 621773-8 | FIELD 220-240V | 1 | |
60 | 851L09-5 | BO6050 NAME PLATE | 1 | |
61 | 419566-3 | SWITCH KNOB | 1 | |
62 | 456122-8 | FRONT SWITCH LEVER | 1 | |
63 | 456124-4 | PICUP COIL COVER | 1 | |
64 | 233071-4 | COMPRESSION SPRING 4 | 1 | |
65 | 456123-6 | REAR SWITCH LEVER | 1 | |
66 | 651423-1 | SWITCH | 1 | |
67 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
68 | 687681-3 | STRAIN RELIEF | 1 | |
69 | 682559-5 | CORD GUARD 8 | 1 | |
70 | 692021-2 | POWER SUPPLY CORD 1.0-2-2.5 | 1 | |
71 | 456120-2 | MOTOR HOUSING | 1 | |
72 | 807P04-7 | INDICATION LABEL | 1 | |
74 | 620465-6 | CONTROLLER | 1 | |
76 | 643770-4 | BRUSH HOLDER | 2 | |
77 | 266007-8 | TAPPING SCREW BIND PT 3X10 | 2 | |
78 | 194074-2 | CARBON BRUSH CB-325 | 1 | |
79 | 654532-5 | TERMINAL BLOCK 1P | 1 | |
80 | 456121-0 | REAR COVER | 1 | |
81 | 265995-6 | TAPPING SCREW 4X18 | 1 | |
82 | 143326-8 | NOZZLE COMPLETE | 1 | |
A01 | 143328-4 | GRIP 36 COMPLETE | 1 | |
A02 | 143676-1 | CONNECTOR PLASTIC CASE (TYPE3) | 1 | |
A02 | C10 | 453974-8 | LATCH | 4 |
A03 | 838246-6 | INNER TRAY | 1 | |
A04 | 807T73-2 | BO6050J INDICATION LABEL | 1 | |
A05 | 807T74-0 | BO6050J PLASTIC CASE LABEL | 2 | |
A06 | 794610-0 | ABRASIVE DISC 150#120 | 1 |
