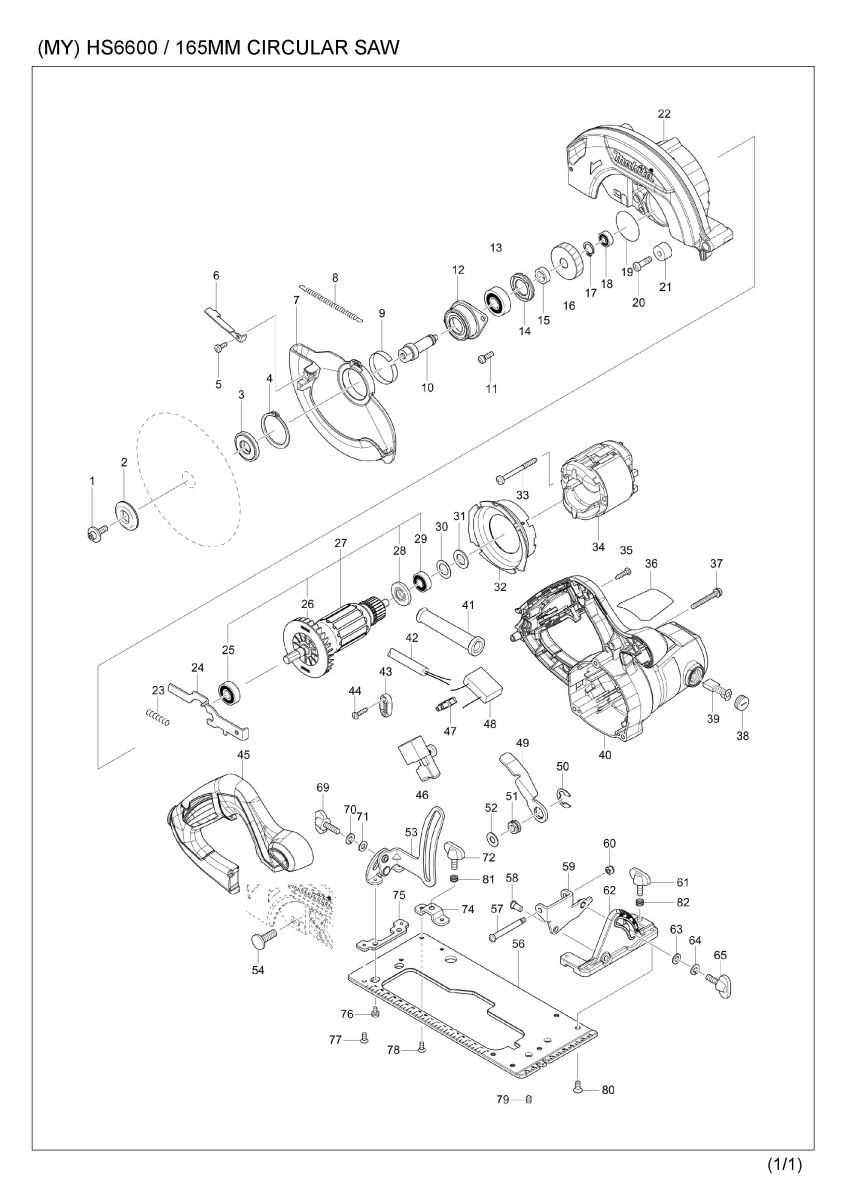

Part Diagram
Total: 89 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 266024-8 | HEX. SOCKET HEAD BOLT M6X20 | 1 | |
002 | 224409-4 | OUTER FLANGE 35 | 1 | |
003 | 224473-5 | INNER FLANGE 35 | 1 | |
003-1 | 224593-5 | INNER FLANGE 35 | 1 | |
004 | 961155-5 | RETAINING RING S-38 | 1 | |
005 | 266034-5 | TAPPING SCREW CT 4X16 | 1 | |
006 | 345931-9 | LEVER PLATE | 1 | |
007 | 319307-6 | SAFETY COVER | 1 | |
008 | 231893-6 | TENSION SPRING 4 | 1 | |
009 | 345391-5 | THICKNESS RING | 1 | |
010 | 326444-9 | SPINDLE | 1 | |
011 | 911226-8 | PAN HEAD SCREW M5X18 | 2 | |
012 | 319088-2 | BEARING BOX | 1 | |
013 | 211129-9 | BALL BEARING 6201DDW | 1 | |
014 | 285852-2 | BEARING RETAINER 19-33 | 1 | |
015 | 257173-2 | RING 12 | 1 | |
016 | 227793-6 | HELICAL GEAR 38 | 1 | |
017 | 961052-5 | RETAINING RING (EXT) S-12 | 1 | |
018 | 210028-2 | BALL BEARING 606ZZ | 1 | |
019 | 213512-6 | O RING 39 | 1 | |
020 | 265117-8 | +PAN HEAD SCREW M6X20 | 1 | |
021 | 262502-6 | RUBBER SLEEVE 6 | 1 | |
022 | 143224-6 | BLADE CASE COMPLETE | 1 | |
C10 | 213821-3 | O-RING 26 | 1 | |
023 | 233117-6 | COMPRESSION SPRING 6 | 1 | |
024 | 345317-7 | SHAFT LOCK | 1 | |
025 | 210059-1 | BALL BEARING 6000DDW | 1 | |
026 | 240064-4 | FAN 70 | 1 | |
027 | 513459-7 | ARMATURE ASS'Y 240V | 1 | |
D10 | INC. 25,26,28,29 | |||
028 | 681644-1 | INSULATION WASHER | 1 | |
029 | 210005-4 | BALL BEARING 608DDW | 1 | |
030 | 253192-6 | FLAT WASHER 14 | 1 | |
031 | 261109-5 | RUBBER WASHER 13 | 1 | |
032 | 455354-4 | BAFFLE PLATE | 1 | |
033 | 266418-7 | TAPPING SCREW 5X55 | 2 | |
034 | 593889-8 | FIELD ASSEMBLY 240V | 1 | |
C10 | 654020-2 | RING TERMINAL | 2 | |
C20 | 654501-6 | CONNECTOR P-1.25 | 2 | |
C21 | 654485-8 | PARALLEL SPLICE | 2 | |
035 | 266326-2 | TAPPING SCREW 4X18 | 5 | |
036 | 851N59-2 | HS6600 NAME PLATE | 1 | |
037 | 265104-7 | PAN HEAD SCREW M5X40 | 3 | |
038 | 643750-0 | BRUSH HOLDER CAP 7-11 | 2 | |
039 | 191963-2 | CARBON BRUSH CB-303 | 1 | |
040 | 142872-8 | MOTOR HOUSING COMPLETE | 1 | |
C10 | 643708-9 | BRUSH HOLDER 5-11 | 2 | |
041 | 682503-2 | CORD GUARD 8-90 | 1 | |
042 | 692021-2 | POWER SUPPLY CORD 1.0-2-2.5 | 1 | |
043 | 687123-7 | STRAIN RELIEF | 1 | |
044 | 266326-2 | TAPPING SCREW 4X18 | 2 | |
045 | 455353-6 | HANDLE COVER | 1 | |
046 | 651284-9 | SWITCH SGEL115CDY-6 | 1 | |
049 | 346311-2 | LEVER PLATE | 1 | |
050 | 257953-6 | BOW STOP RING E-12 | 1 | |
051 | 252199-9 | HEX. NUT M8-13 | 1 | |
052 | 941201-0 | FLAT WASHER 8 | 1 | |
053 | 161337-1 | DEPTH GUIDE COMPLETE | 1 | |
054 | 266396-1 | FLATHEAD SQUARENECKBOLT M8X24 | 1 | |
056 | 346894-2 | BASE | 1 | |
057 | 265118-6 | + PAN HEAD SCREW M5 | 1 | |
058 | 256480-0 | SHOULDER PIN 6-7 | 1 | |
059 | 346827-7 | ANGULAR GUIDE | 1 | |
060 | 252103-8 | HEX. LOCK NUT M5-8 | 1 | |
061 | 265701-9 | THUMB SCREW M6X14 | 1 | |
062 | 319308-4 | ANGULAR PLATE | 1 | |
063 | 941151-9 | FLAT WASHER 6 | 1 | |
064 | 942151-2 | SPRING WASHER 6 | 1 | |
064-1 | 253428-3 | SPRING WASHER 6 | 1 | |
065 | 265708-5 | THUMB SCREW M6X20 | 1 | |
069 | 265708-5 | THUMB SCREW M6X20 | 1 | |
070 | 942151-2 | SPRING WASHER 6 | 1 | |
070-1 | 253428-3 | SPRING WASHER 6 | 1 | |
071 | 941151-9 | FLAT WASHER 6 | 1 | |
072 | 265701-9 | THUMB SCREW M6X14 | 1 | |
074 | 346847-1 | BRACKET | 1 | |
075 | 346846-3 | PLATE | 1 | |
076 | 911106-8 | PAN HEAD SCREW M4X8 | 2 | |
077 | 912107-9 | COUNTERSUNK HEAD SCREW M4X8 | 2 | |
077-1 | 265085-5 | + COUNTERSUNK HEAD SCREW M4X8 | 2 | |
078 | 912107-9 | COUNTERSUNK HEAD SCREW M4X8 | 2 | |
078-1 | 265085-5 | + COUNTERSUNK HEAD SCREW M4X8 | 2 | |
079 | 266436-5 | H.S.SET SCREW(FLAT POINT)M5X8 | 2 | |
080 | 912212-2 | COUNTERSUNK HEAD SCREW M5X12 | 5 | |
081 | 233376-2 | COMPRESSION SPRING 8 | 1 | |
082 | 233376-2 | COMPRESSION SPRING 8 | 1 | |
A01 | 164095-8 | GUIDE RULE | 1 | |
A02 | B-02917 | T.C.T.SAW BLADE 165MM | 1 | |
A03 | 783217-7 | HEX. WRENCH 5 | 1 |
