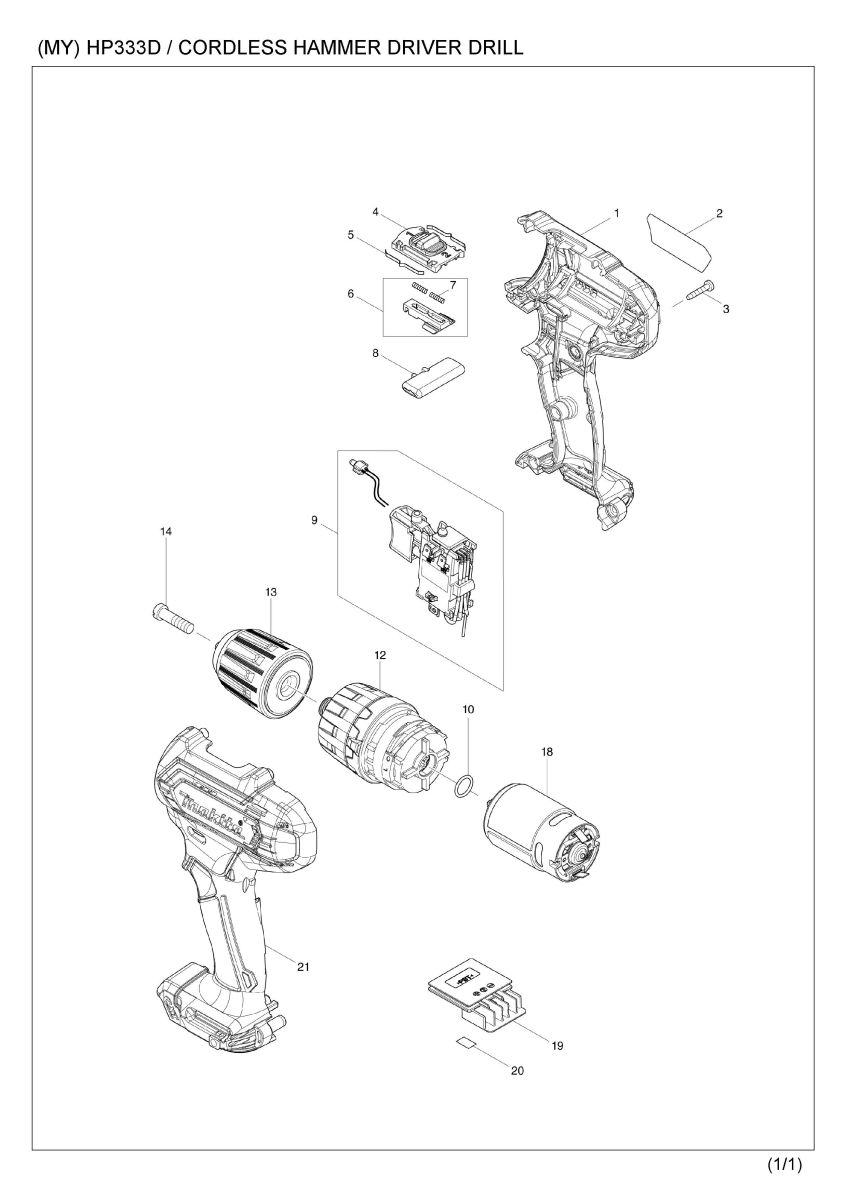

Part Diagram
Total: 85 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
001 | 183K90-5 | HOUSING SET | 1 | |
C10 | 252126-6 | HEX. LOCK NUT M4-7 | 2 | |
D10 | INC. 21 | |||
002 | 855E12-6 | HP333D NAME PLATE | 1 | |
003 | 266429-2 | TAPPING SCREW 3X16 | 9 | |
004 | 459026-3 | SPEED CHANGE LEVER | 1 | |
005 | 232493-5 | LEAF SPRING | 2 | |
006 | 127127-2 | CHANGE LEVER ASSEMBLY | 1 | |
D10 | INC. 7 | |||
007 | 233025-1 | COMPRESSION SPRING 2 | 2 | |
008 | 456039-5 | F/R CHANGE LEVER | 1 | |
009 | 632J77-3 | SWITCH UNIT | 1 | |
C10 | 620625-0 | LED CIRCUIT | 1 | |
010A | 213176-6 | O RING 14 | 1 | |
010B | 213176-6 | O RING 14 | 1 | |
010C | 213176-6 | O RING 14 | 1 | |
010E | 213176-6 | O RING 14 | 1 | |
010F | 213176-6 | O RING 14 | 1 | |
010G | 213176-6 | O RING 14 | 1 | |
012A | 127124-8 | GEAR ASSEMBLY | 1 | |
012B | 127124-8 | GEAR ASSEMBLY | 1 | |
012C | 127124-8 | GEAR ASSEMBLY | 1 | |
012E | 127124-8 | GEAR ASSEMBLY | 1 | |
012F | 127124-8 | GEAR ASSEMBLY | 1 | |
012-1A | 127745-6 | GEAR ASSEMBLY | 1 | |
012-1B | 127745-6 | GEAR ASSEMBLY | 1 | |
012-1C | 127745-6 | GEAR ASSEMBLY | 1 | |
012-1E | 127745-6 | GEAR ASSEMBLY | 1 | |
012-1F | 127745-6 | GEAR ASSEMBLY | 1 | |
012-1G | 127745-6 | GEAR ASSEMBLY | 1 | |
012-2 | 122C95-2 | GEAR ASSEMBLY | 1 | |
013 | 763238-5 | KEYLESS DRILL CHUCK 10 | 1 | |
014 | 251468-5 | - FLAT HEAD SCREW M6X22 | 1 | |
018 | 629395-8 | DC MOTOR | 1 | |
019 | 644813-5 | TERMINAL | 1 | |
020 | 855E19-2 | HP333D SERIAL NO. LABEL | 1 | |
021 | 183K90-5 | HOUSING SET | 1 | |
C10 | 252126-6 | HEX. LOCK NUT M4-7 | 2 | |
D10 | INC. 1 | |||
A01 | 251314-2 | + SCREW M4X12 | 1 | |
A02 | 346909-5 | HOOK | 1 | |
A03 | 784202-3 | PHILLIPS BIT 2-45 | 1 | |
A03-1 | 784043-7 | +BIT 2-45 | 1 | |
A04B | 821661-1 | PLASTIC CARRYING CASE | 1 | |
C10 | 417724-5 | LATCH | 2 | |
A04C | 821661-1 | PLASTIC CARRYING CASE | 1 | |
C10 | 417724-5 | LATCH | 2 | |
A04E | 821550-0 | CONNECTOR PLASTIC CASE (TYPE2) | 1 | |
C10 | 453974-8 | LATCH | 4 | |
A04F | 821661-1 | PLASTIC CARRYING CASE | 1 | |
C10 | 417724-5 | LATCH | 2 | |
A04G | 821661-1 | PLASTIC CARRYING CASE | 1 | |
C10 | 417724-5 | LATCH | 2 | |
A05B | 818P54-7 | HP333DWAE MODEL NO. LABEL | 1 | |
A05C | 818P56-3 | HP333DSME MODEL NO. LABEL | 1 | |
A05E | 8021J6-8 | HP333DNX12 INDICATION LABEL | 1 | |
A05F | 818P54-7 | HP333DWAE MODEL NO. LABEL | 1 | |
A05G | 818P46-6 | HP333DWY MODEL NO. LABEL | 1 | |
A05-1F | 818P48-2 | HP333DWYE MODEL NO. LABEL | 1 | |
A06E | 8021J5-0 | HP333DNX12 PLASTIC CASE LABEL | 2 | |
A07E | 835F02-1 | INNER TRAY | 1 | |
A08B | 456128-6 | BATTERY COVER | 1 | |
A08C | 456128-6 | BATTERY COVER | 1 | |
A08E | 450128-8 | BATTERY COVER | 2 | |
A08F | 456128-6 | BATTERY COVER | 1 | |
A09B | ***DC10WD | DC10WD BATTERY CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A09C | ***DC10SB | DC10SB BATTERY CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A09E | ***DC18RE | DC18RE FAST CHARGER SET | 1 | |
D10 | COMPO-PARTS | |||
A09F | ***DC10WD | DC10WD BATTERY CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A09G | ***DC10WD | DC10WD BATTERY CHARGER | 1 | |
D10 | COMPO-PARTS | |||
A10B | 197396-9 | BATTERY BL1021B SET | 2 | |
A10C | 197406-2 | BATTERY BL1041B SET | 2 | |
A10-1B | 197396-9 | BATTERY BL1021B SET | 2 | |
A10-1C | 197406-2 | BATTERY BL1041B SET | 2 | |
A10-2B | 191B85-0 | BATTERY BL1021B SET | 2 | |
A10-2C | 191B86-8 | BATTERY BL1041B SET | 2 | |
A10-2E | 191B85-0 | BATTERY BL1021B SET | 1 | |
A10-2F | 191B84-2 | BATTERY BL1016 SET | 2 | |
A10-2G | 191B84-2 | BATTERY BL1016 SET | 1 | |
A11E | 197600-6 | BATTERY BL1830B SET | 2 |
