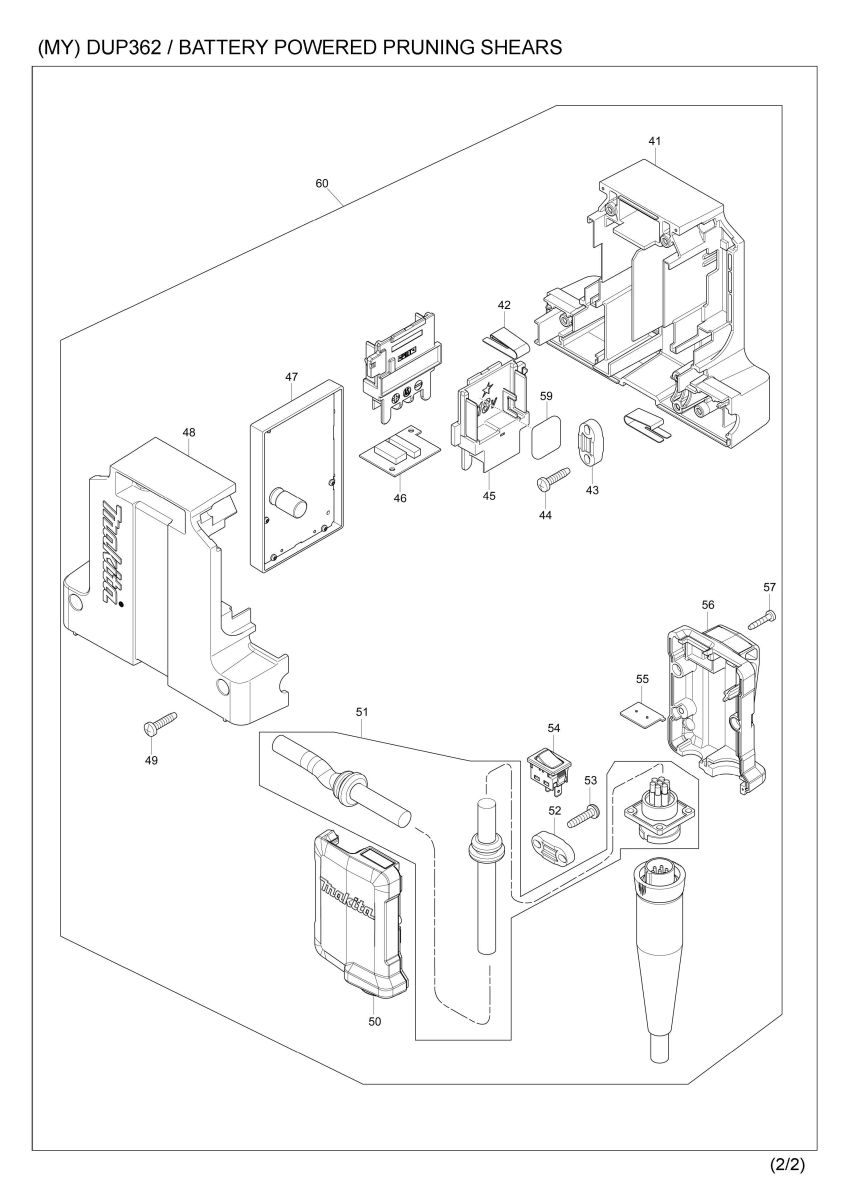

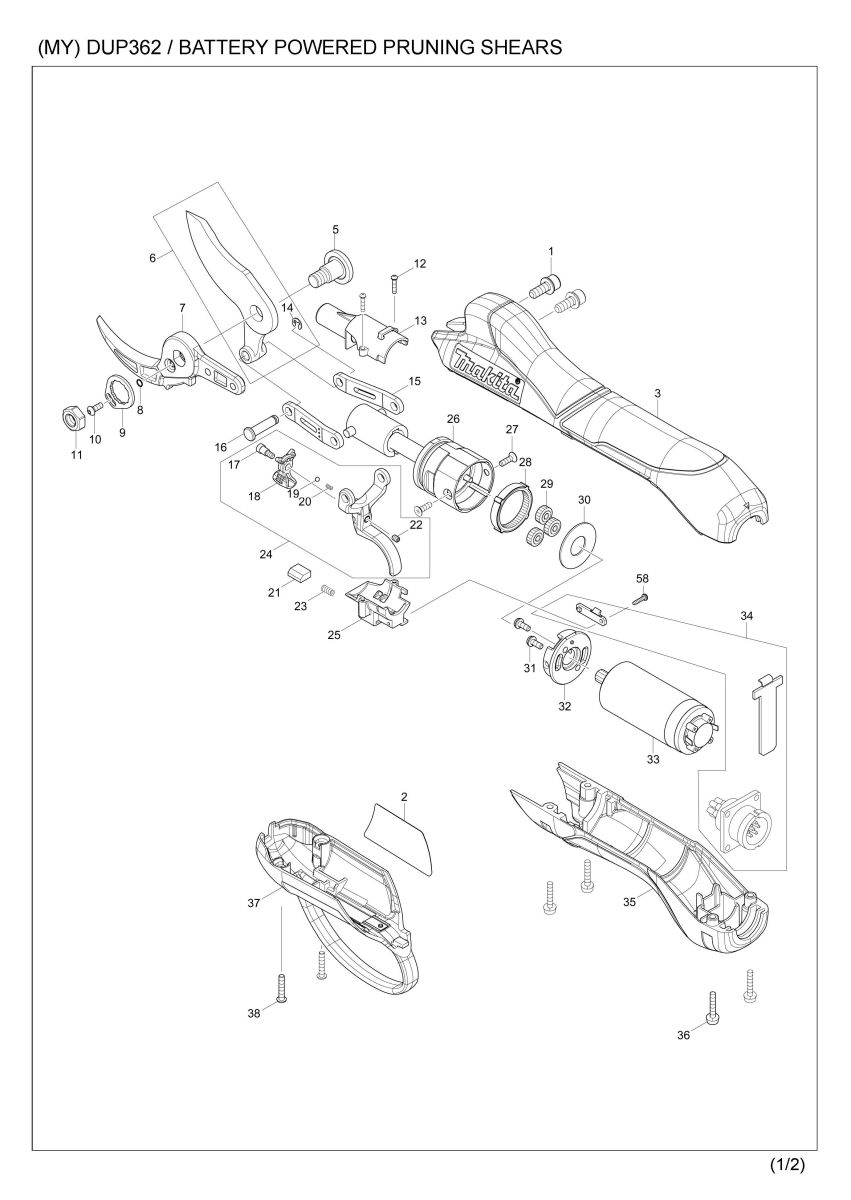

Part Diagram
Total: 82 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 251490-2 | H.S.H.BOLT M5X14 WITH WR | 2 | |
2 | 855F93-6 | DUP362 NAME PLATE | 1 | |
3 | 456209-6 | UPPER HOUSING | 1 | |
5 | 251474-0 | SHOULDER SCREW M8 | 1 | |
6 | 199168-8 | SHEAR BLADE U SET | 1 | |
6 | D10 | INC. 14 | ||
7 | 199169-6 | SHEAR BLADE L SET | 1 | |
8 | 213034-6 | O RING 3 | 1 | |
9 | 346940-1 | LOCK PLATE | 1 | |
10 | 266557-3 | H.S.BUTTON HEAD BOLT M3X8 | 1 | |
11 | 264118-3 | HEX. NUT M8 | 1 | |
12 | 266786-8 | + PAN HEAD TAPPING SCREW 2X10 | 2 | |
13 | 456218-5 | BALL NUT COVER B | 1 | |
14 | 961011-9 | STOP RING E-4 | 1 | |
15 | 347165-0 | LINK ARM | 2 | |
16 | 256568-6 | FLAT FILLISTER HD.PIN 5 | 1 | |
17 | 251484-7 | + FLAT HEAD SCREW M3X4 | 1 | |
18 | 456215-1 | LEVER | 1 | |
19 | 216031-1 | STEEL BALL 2.3 | 1 | |
20 | 233491-2 | COMPRESSION SPRING 2 | 1 | |
21 | 688189-0 | MAGNET | 1 | |
22 | 266999-1 | H.S.SET SCREW(FLAT POINT)M3X4 | 1 | |
23 | 231397-8 | COMPRESSION SPRING 4 | 1 | |
24 | 123536-3 | TRIGGER ASS'Y | 1 | |
24 | D10 | INC. 17-20,22 | ||
25 | 456217-7 | BALL NUT COVER A | 1 | |
26 | 127142-6 | BALL SCREW ASSEMBLY | 1 | |
27 | 912012-0 | C.H.SCREW M3X10 | 2 | |
28 | 226866-2 | INTERNAL GEAR 49 | 1 | |
29 | 226865-4 | SPUR GEAR 19 | 3 | |
30 | 253810-6 | FLAT WASHER 12 | 1 | |
31 | 911006-2 | PAN HEAD SCREW M3X8 | 2 | |
32 | 319349-0 | MOTOR HOLDER | 1 | |
33 | 629397-4 | DC MOTOR | 1 | |
34 | 620459-1 | SUB CONTROLLER | 1 | |
35 | 456211-9 | LOWER HOUSING | 1 | |
36 | 911028-2 | PAN HEAD SCREW M3X16 | 4 | |
37 | 143935-3 | FRONT HOUSING COMPLETE | 1 | |
37 | C10 | 807L80-7 | INDICATION LABEL | 1 |
38 | 266980-2 | HEX.S.BUTTON HEAD SCREW M3X16 | 2 | |
41 | 183B69-2 | CONTROLLER HOUSING SET | 1 | |
41 | D10 | INC. 48 | ||
42 | 232267-4 | LEAF SPRING | 2 | |
43 | 687053-2 | STRAIN RELIEF | 1 | |
44 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
45 | 643899-6 | TERMINAL | 2 | |
46 | 620461-4 | RF UNIT | 1 | |
47 | 620458-3 | CONTROLLER | 1 | |
48 | 183B69-2 | CONTROLLER HOUSING SET | 1 | |
48 | D10 | INC. 41 | ||
49 | 265995-6 | TAPPING SCREW 4X18 | 4 | |
50 | 183B76-5 | SWITCH HOUSING SET | 1 | |
50 | C10 | 807E89-7 | INDICATION LABEL | 1 |
50 | C20 | 807F74-6 | CAUTION LABEL | 1 |
50 | D10 | INC. 56 | ||
51 | 699086-5 | POWER SUPPLY CORD UNIT | 1 | |
52 | 687053-2 | STRAIN RELIEF | 1 | |
53 | 265995-6 | TAPPING SCREW 4X18 | 2 | |
54 | 651536-8 | SWITCH 1941. 1451 | 1 | |
55 | 620460-6 | LED CIRCUIT | 1 | |
56 | 183B76-5 | SWITCH HOUSING SET | 1 | |
56 | C10 | 807E89-7 | INDICATION LABEL | 1 |
56 | C20 | 807F74-6 | CAUTION LABEL | 1 |
56 | D10 | INC. 50 | ||
57 | 266429-2 | TAPPING SCREW 3X16 | 3 | |
58 | 266786-8 | + PAN HEAD TAPPING SCREW 2X10 | 1 | |
59 | 855F95-2 | DUP362 SERIAL NO. LABEL | 1 | |
60 | 630999-1 | CONTROLLER | 1 | |
60 | D10 | INC. 41-57,59 | ||
A01 | 154511-8 | CORD HOLDER COMPLETE | 1 | |
A02 | 161603-6 | HARNESS | 1 | |
A03 | 161379-5 | HOLSTER | 1 | |
A04 | 166062-9 | ARM BAND | 1 | |
A05 | 182470-6 | OIL SUPPLY | 1 | |
A06 | 661445-3 | CONNECTION CORD | 1 | |
A07 | 794530-8 | DIAMOND FILE 140 | 1 | |
A08 | 782212-4 | SOCKET WRENCH 13 | 1 | |
A09 | 783021-4 | HEX. WRENCH 1.5 | 1 | |
A10 | 783202-0 | HEX. WRENCH 4 | 1 | |
A11 | 783214-3 | HEX.SOCKET SCREW KEY 2 | 1 | |
A12 | 831284-7 | TOOL BAG | 1 | |
A17 | 199168-8 | SHEAR BLADE U SET | 1 |
