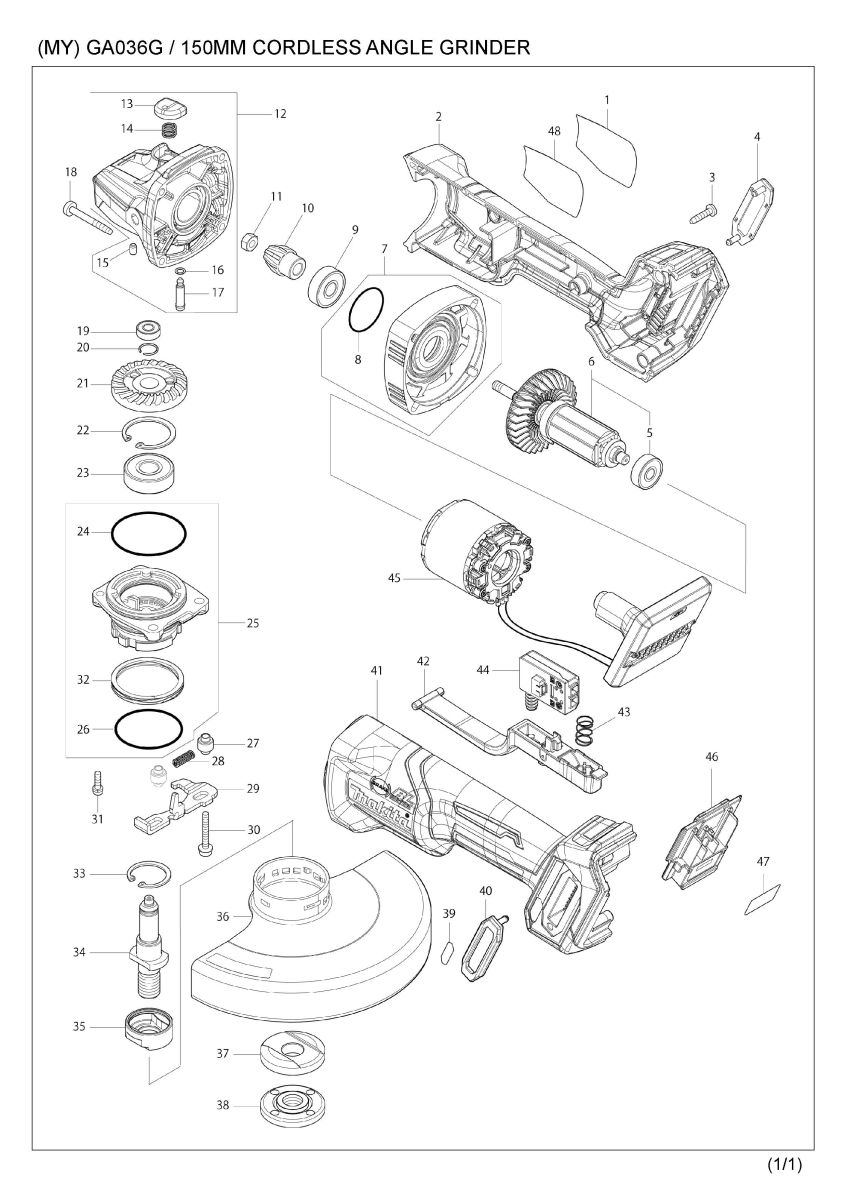

Part Diagram
Total: 59 record(s) at page 1 of 1
Item | Sub | Parts No. | Parts Description | Qty |
---|---|---|---|---|
1 | 8008U5-3 | CLEAR LABEL | 1 | |
2 | 183P29-8 | MOTOR HOUSING SET | 1 | |
2 | C10 | 263005-3 | RUBBER PIN 6 | 2 |
2 | D10 | INC. 41 | ||
3 | 266326-2 | TAPPING SCREW 4X18 | 5 | |
4 | 422563-0 | DUST COVER | 1 | |
5 | 210023-2 | BALL BEARING 627DDW | 1 | |
6 | 519595-7 | ROTOR ASS'Y | 1 | |
6 | D10 | INC. 5 | ||
7 | 136190-4 | GEAR HOUSING COVER ASS'Y | 1 | |
7 | D10 | INC. 8 | ||
8 | 213445-5 | O-RING 26 | 1 | |
9 | 210042-8 | BALL BEARING 629LLB | 1 | |
10 | 226976-5 | SPIRAL BEVEL GEAR 10 | 1 | |
11 | 252186-8 | HEX. NUT M6 | 1 | |
12 | 136198-8 | GEAR HOUSING ASS'Y | 1 | |
12 | D10 | INC. 13-17 | ||
13 | 412234-7 | PIN CAP | 1 | |
14 | 233072-2 | COMPRESSION SPRING 8 | 1 | |
15 | 263002-9 | RUBBER PIN 4 | 1 | |
16 | 213960-9 | O RING 5 | 1 | |
17 | 256546-6 | SHOULDER PIN 4 | 1 | |
18 | 266048-4 | TAPPING SCREW 4X40 | 4 | |
19 | 210033-9 | BALL BEARING 696ZZ | 1 | |
20 | 233950-6 | RING SPRING 11 | 1 | |
21 | 226862-0 | SPIRAL BEVEL GEAR 37 | 1 | |
22 | 962151-6 | RETAINING RING R-32 | 1 | |
23 | 211129-9 | BALL BEARING 6201DDW | 1 | |
24 | 213622-9 | O RING 45 | 1 | |
25 | 136347-7 | BEARING BOX ASS'Y | 1 | |
25 | D10 | INC. 24,26,32 | ||
26 | 213510-0 | O RING 36 | 1 | |
27 | 327322-6 | SLEEVE 4 | 2 | |
28 | 232490-1 | COMPRESSION SPRING 4 | 1 | |
29 | 347803-4 | LEVER | 1 | |
30 | 911159-7 | PAN HEAD SCREW M4X30 | 2 | |
31 | 911138-5 | P.H.SCREW M4X20 WITH WR | 2 | |
32 | 232542-8 | SCROW WAVE SPRING 41 | 1 | |
33 | 962105-3 | RETAINING RING R-26 | 1 | |
34 | 326672-6 | SPINDLE | 1 | |
35 | 310514-4 | LEAD FLANGE | 1 | |
36 | 347776-1 | WHEEL COVER 150 | 1 | |
37 | 224447-6 | INNER FLANGE 42B | 1 | |
38 | 224554-5 | LOCK NUT 14-45 | 1 | |
39 | 8007R2-2 | XGT LOGO LABEL | 1 | |
40 | 422563-0 | DUST COVER | 1 | |
41 | 183P29-8 | MOTOR HOUSING SET | 1 | |
41 | C10 | 263005-3 | RUBBER PIN 6 | 2 |
41 | D10 | INC. 2 | ||
42 | 140T33-4 | SWITCH LEVER COMPLETE | 1 | |
43 | 233263-5 | COMPRESSION SPRING 9 | 1 | |
44 | 651083-9 | SWITCH C3XA-1PSPM | 1 | |
45 | 629480-7 | STATOR COMPLETE | 1 | |
46 | 632P65-6 | TERMINAL UNIT | 1 | |
47 | 857V63-7 | GA036G SERIAL NO. LABEL | 1 | |
48 | 857V57-2 | GA036G NAME PLATE | 1 | |
A01 | 158237-4 | GRIP 36 COMPLETE | 1 | |
A02 | A-80846 | DEPRESSED CENTER WHEEL 150X36 | 1 | |
A03 | 782423-1 | LOCK NUT WRENCH 35 | 1 |
